SK
Stránky | 46

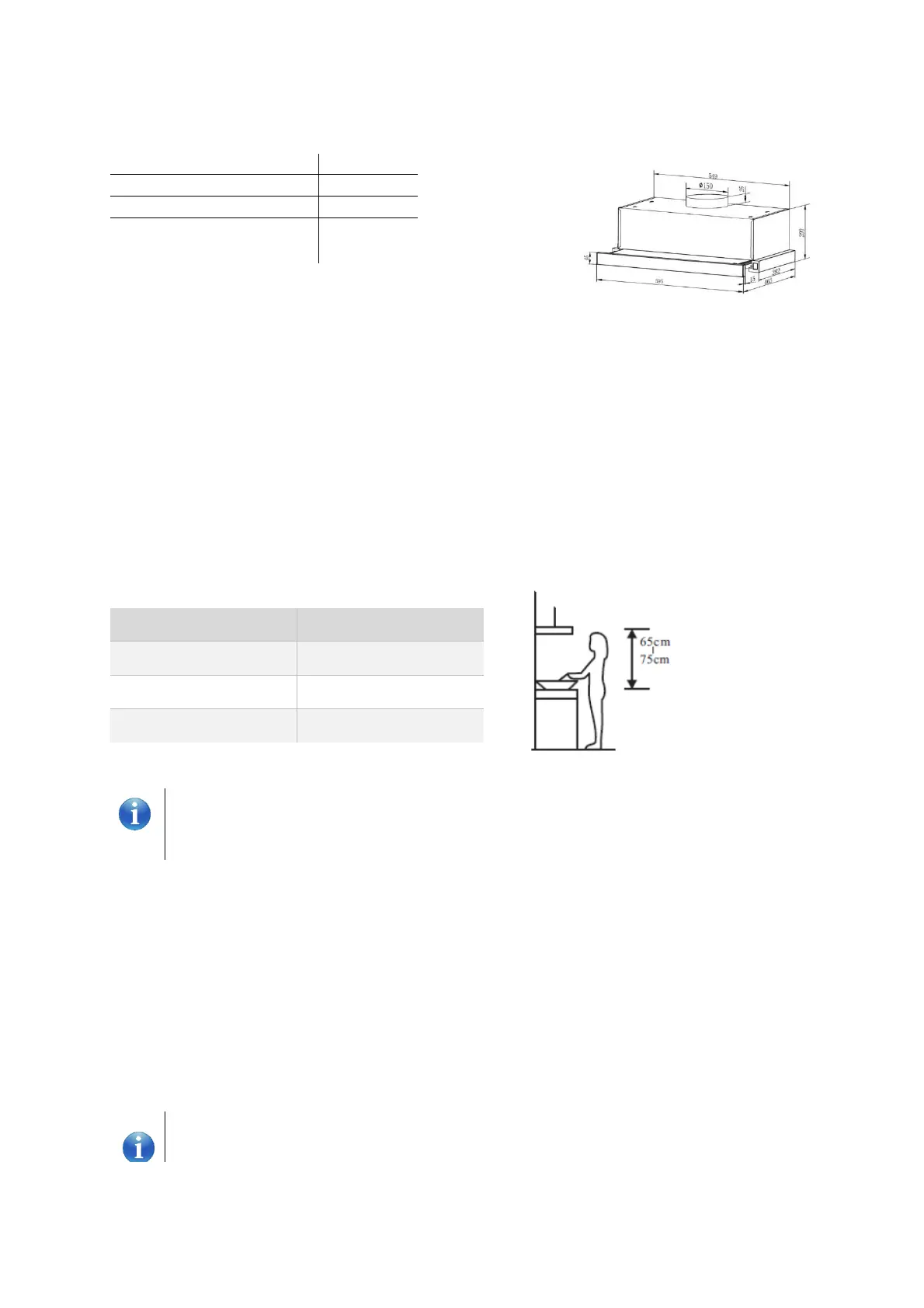

Rozmery prístroja, v mm
Tabuľka 13 Rozmery
Obrázok 25 Rozmery
Elektrická prípojka
Skôr ako sa namontujte odsávač pár, skontrolujte napätie a frekvenciu uvedené
na typovom štítku. Typový štítok sa nachádza vo vnútri prístroja odsávača pár.
Otvorte odsávač pár tak, že zatlačíte na uzáver filtračnej kazety a vyberiete
filter.
Minimálne odstupy
Pri montáži odsávača pár je nutné dodržať nasledujúce minimálne odstupy od
hornej hrany dosky sporáka až po spodnú hranu odsávača pár:
➢ Ak je montáž odsávača pár plánovaná nad plynovým sporákom a
návod na montáž pre plynový sporák predpisuje väčší odstup, tak
treba zohľadniť väčší odstup.
22.2 Montáž v prevádzke odpadového vzduchu
Prevádzka odpadového vzduchu nasáva kuchynské výpary, čistí ich cez tukový
filter a vedie ich cez hadicu odpadového vzduchu (nie je súčasťou dodávky) na
voľné priestranstvo. Odpadový vzduch môže viesť do vzduchovej šachty alebo
smerom von.
Pri vedení odpadového vzduchu smerom von sa odporúča na vonkajšej strane
umiestniť vetraciu klapku (nie je súčasťou dodávky).
Pri pripojení na vzduchovú šachtu nesmie hadica odpadového vzduchu siahať
príliš ďaleko do šachty.
➢ Na tento účel potrebná hadica odpadového vzduchu nie je
súčasťou dodávky.
Tabuľka 14 Minimálne odstupy
Rozmery
E 1040 mm
H 205° – 215°
I 1035 mm
Obrázok 26 Minimálne odstupy
