2.3 Kokoaminen kiertoilmakäytössä
Tätä varten tarvittavat aktiivihiilisuodattimet on koottu valmiiksi.
Jos aktiivihiilisuodatinta ei ole asennettu, poista ensin rasvasuodatin. Poista
rasvasuodatin painamalla lukko sitä vasten (katso Kuva 3)

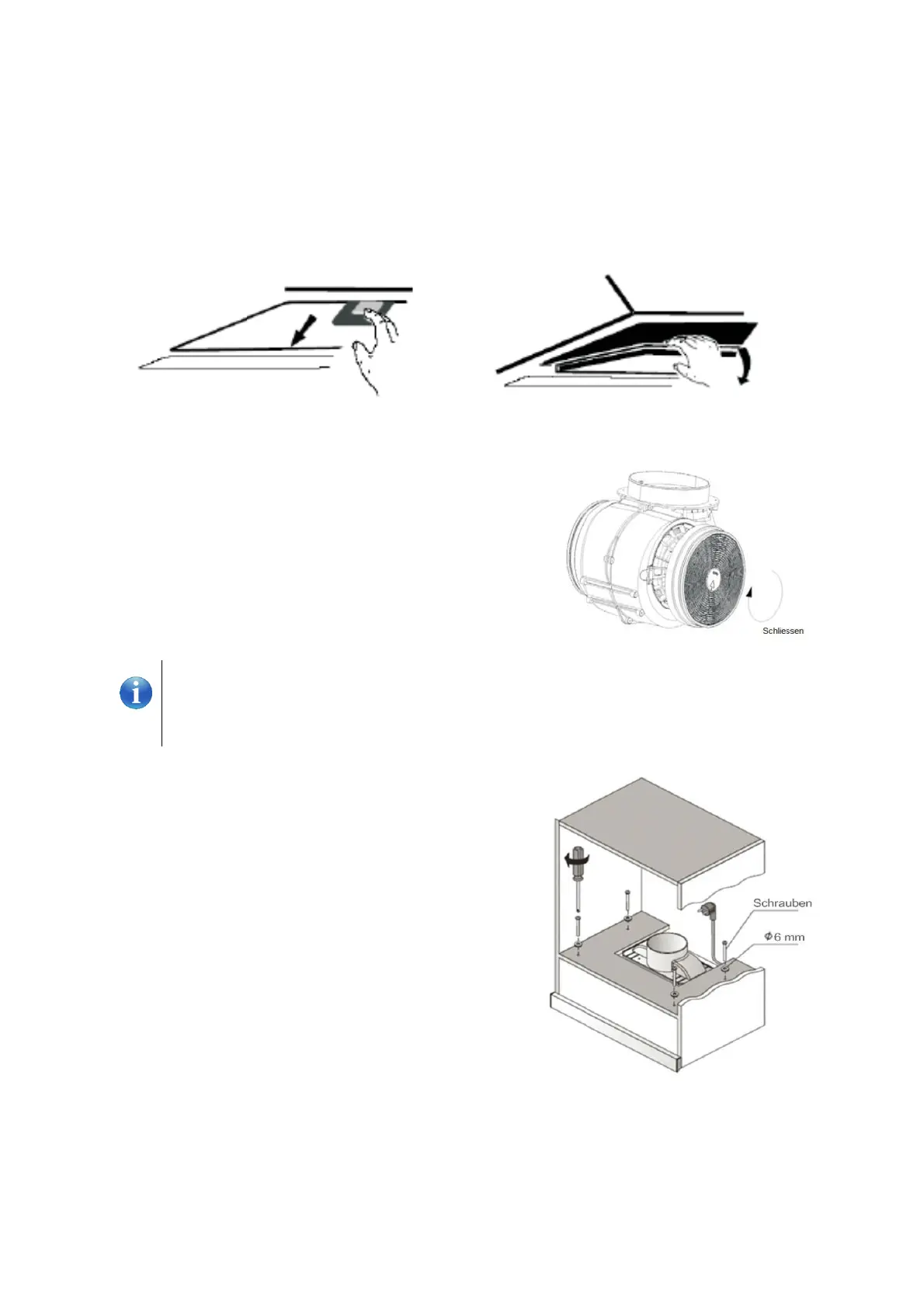

Kuva 3 Rasvasuodattimen poistaminen
Aseta aktiivihiilisuodatin molemmille puolille
Kuvan 4 mukaisesti ja käännä vastapäivään.
➢ Varmista, että aktiivihiilisuodatin on asennettu tukevasti.
➢ Jos aktiivihiilisuodatin on asennettu, poistoilman suorituskyky
heikkenee.
Asennus seinäkaappien alle
1. Merkitse ruuvinreikien ja
poistoilmaliitännän sijainti kaapissa.
2. Poraa neljä Ø 6 mm reikää kaappiin
merkittyihin kiinnityskohtiin.
3. Sahaa Ø 150 mm reikä
ilmanpoistosuutinta varten.
4. Aseta takaiskuventtiili (jos sitä ei ole jo
valmiiksi koottu).
5. Kiinnitä liesituuletin kaappiin 4 ruuvilla
ja mutterilla.
6. Tarkista ja varmista, että
liesituulettimien ja kaapin välinen
asennus on vakaa.
Kuva 4 Aktiivihiilisuodattimen
asettaminen
Kuva 5 Asennus seinäkaappi
