Dalbach EHF60-01 - Montaj În Regimul de Evacuare a Aerului

RO
Pagină | 27

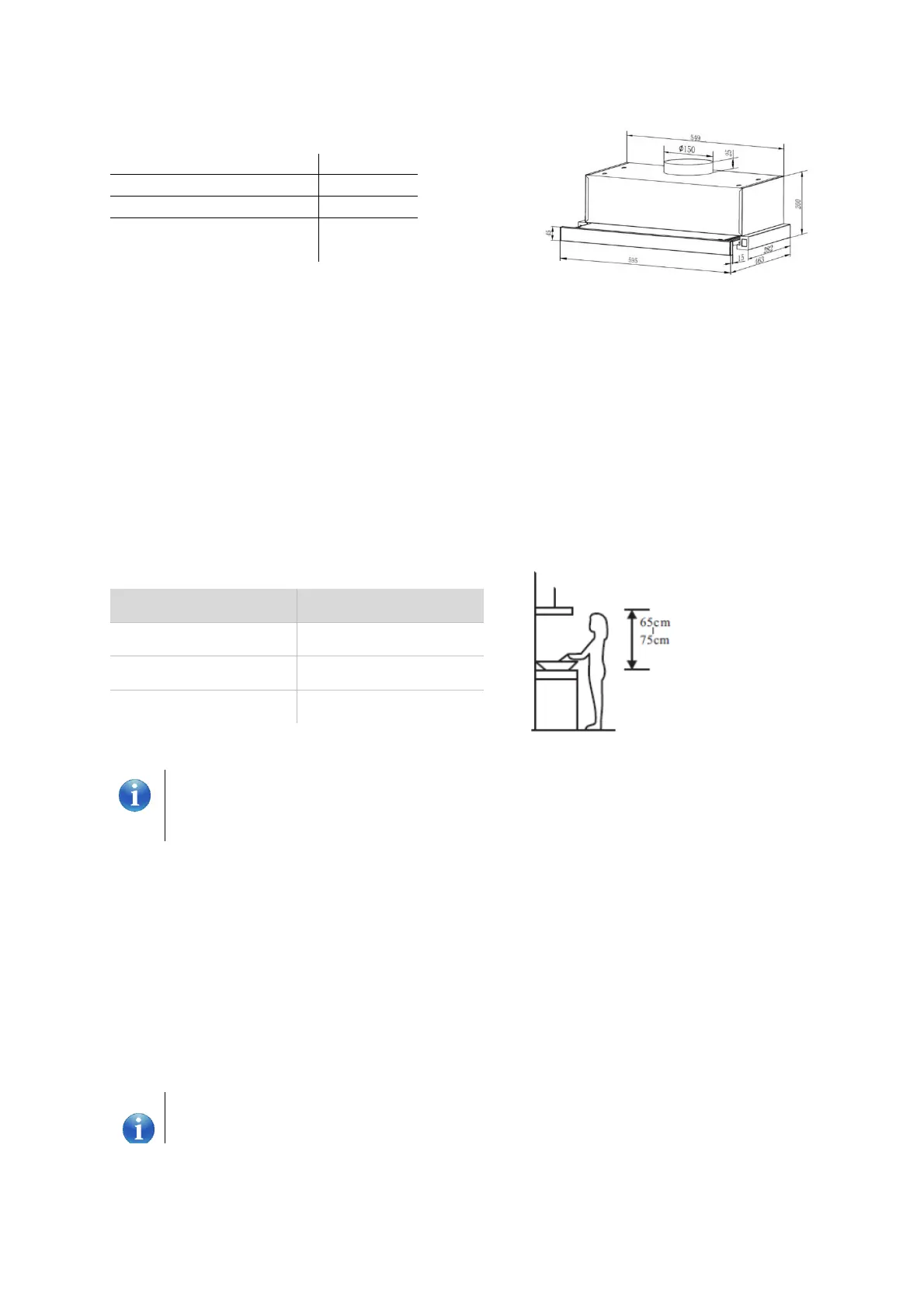

Dimensiunile aparatului, în mm
Lăţime:
595
Inălțime:
225
Adâncime:
300
Duză de evacuare a
aerului ø:
150
Tabel 8 dimensiuni
Figură 13 dimensiuni
Racordul electric
Înainte de a monta hota de bucătărie, verificați tensiunea și frecvența indicate pe
plăcuța de fabricație. Plăcuța de fabricație se află în interiorul hotei de bucătărie.
Deschideți hota de bucătărie apăsând pe închiderea cartușului filtrului și scoateți
filtrul.
Distanțele minime
La montarea hotei de bucătărie, trebuie să respectați următoarele distanțe
minime de la marginea superioară a plitei de gătit până la marginea inferioară a
hotei:
➢ Dacă montarea hotei de bucătărie este prevăzută deasupra unui
aragaz iar instrucțiunile de montaj ale mașinii de gătit cu gaz
indică o distanță mai mare, se va respecta distanța mai mare.
12.2 Montaj în regimul de evacuare a aerului
În regimul de evacuare a aerului se aspiră aburul din bucătărie, se curăță prin
filtrul de grăsimi și se evacuează în exterior printr-un furtun de aerisire (neinclus
în furnitură). Aerul uzat poate fi direcționat într-un canal de aerisire sau spre
exterior.
La direcționarea aerului uzat spre exterior, se recomandă montarea unei clapete
de aerisire pe partea exterioară (neinclusă în furnitură).
La racordarea cu un canal de aerisire, furtunul de aerisire nu trebuie introdus
prea mult în canal.
➢ Furtunul de aerisire necesar în acest sens nu este inclus în
furnitură.
Aparate
Distanță
Cuptoare electrice
650 mm
Aragaze
700 mm
maximum
750 mm
Tabel 9 distanțe minime
Dimensiuni
E 1040 mm
H 205° - 215°
I 1035 mm
Figura 14 distanțe minime
