Sivu | 9

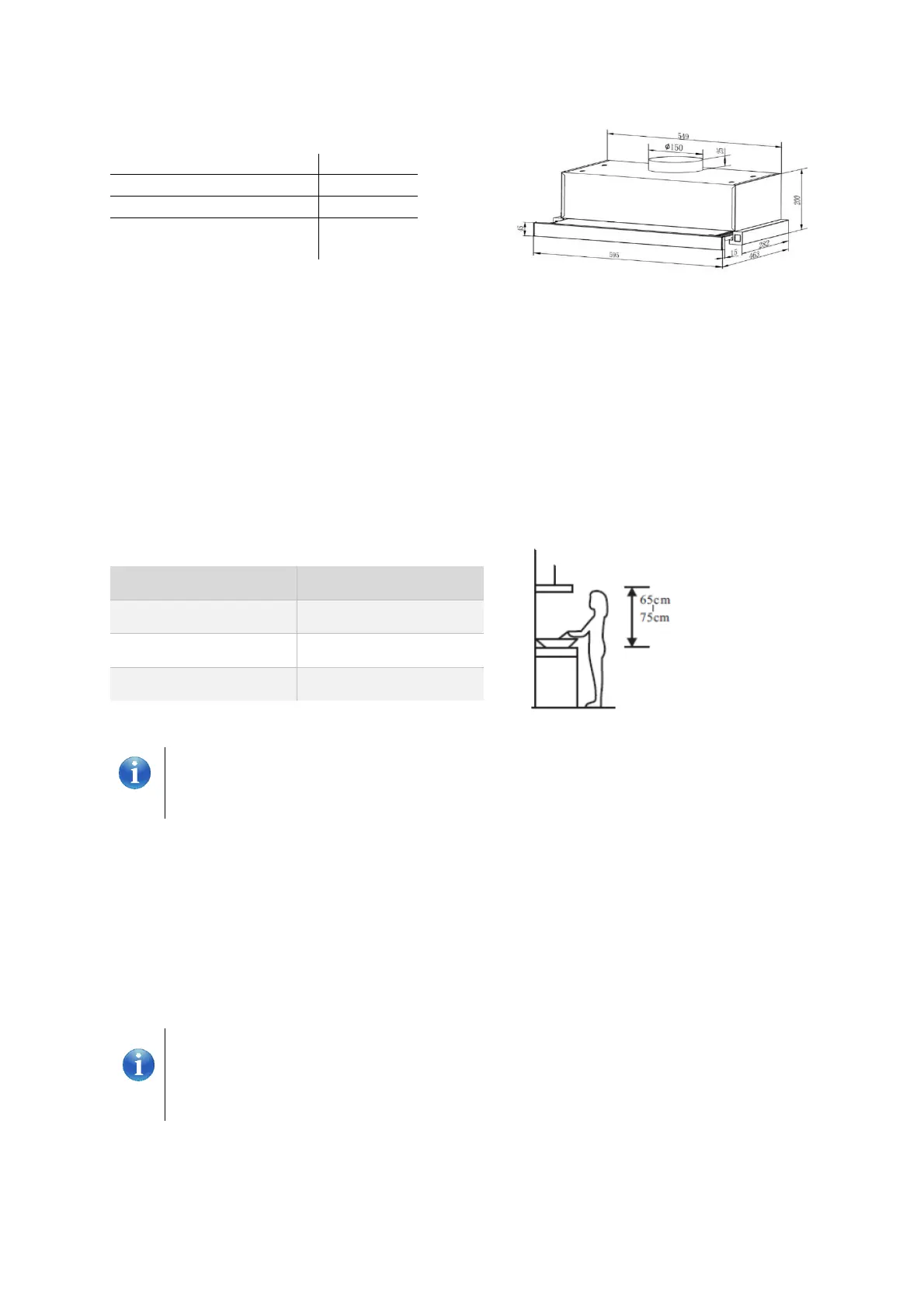

Laitteen mitat, mm
Taulukko 2 Mitat
Kuva 1 Mitat
Sähköliitäntä
Tarkista tyyppikilvessä ilmoitettu jännite ja taajuus ennen liesituulettimen
asentamista. Tyyppikilpi sijaitsee liesituulettimen sisällä.
Avaa liesituuletin painamalla suodatinpatruunan salpaa ja poistamalla
suodattimen.
Vähimmäisetäisyydet
Liesituulettimen kokoamisessa on noudatettava seuraavia vähimmäisetäisyyksiä
lieden yläreunasta liesituulettimen alareunaan:
➢ Jos liesituuletin asennetaan kaasulieden päälle ja kaasulieden
asennusohjeissa määrätään suuremmasta etäisyydestä, on
suurempi etäisyys otettava huomioon.
2.2 Kokoaminen poistoilmakäytössä
Poistoilmakäyttö imee keittiön höyryt, puhdistaa ne rasvasuodattimella ja ohjaa
ne poistoilmaletkun kautta (ei sisälly toimitukseen). Voit johtaa poistoilman
ilmakanavaan tai ulkopuolelle.
Jos poistoilma johdetaan ulkopuolelle, suositellaan tuuletusluukkua (ei sisälly
toimitukseen).
Kun liitetään ilmaliitäntään, poistoilmaletku ei saa ulottua liian syvälle liitäntään.
➢ Tätä varten tarvittava poistoletku ei kuulu toimitukseen.
Taulukko 3 Vähimmäisetäisyydet
Mitat
E 1040 mm
H 205° - 215°
I 1035 mm
Kuva 2 Vähimmäisetäisyydet
