CZ
Stránka | 10

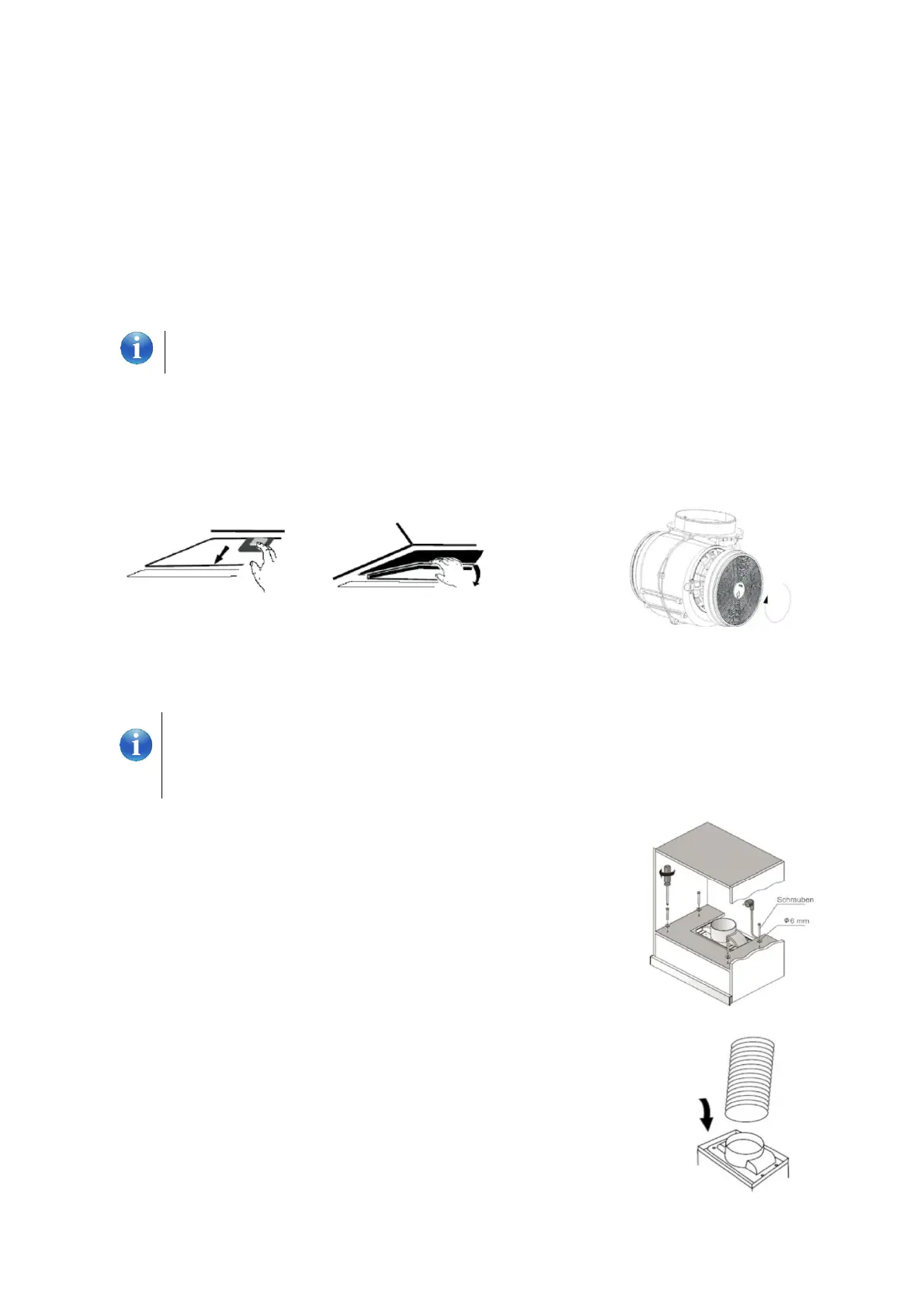

2.2 Montáž pro odtahový režim
V odtahovém režimu jsou kuchyňské páry nasávány, čištěny tukovým filtrem a
odváděny ven odtahovou hadicí (není součástí rozsahu dodávky). Odsávaný
vzduch můžete odvádět do odtahové šachty nebo ven.
Při odsávání vzduchu ven se doporučuje na vnější straně instalovat větrací
klapku (není součástí rozsahu dodávky).
Při připojení k odtahové šachtě nesmí odtahová hadice vyčnívat příliš daleko do
šachty.
➢ Potřebná odtahová hadice není součástí rozsahu dodávky.
2.3 Montáž v režimu s vnitřním oběhem vzduchu
Potřebné filtry s aktivním uhlím jsou předem namontované.
Pokud nejsou filtry s aktivním uhlím instalovány, nejprve demontujte tukový filtr.
Tukový filtr uvolněte stlačením západky a vyjměte ho (viz obr. 3)
Obrázek 4 Vyjmutí tukového filtru
Filtr s aktivním uhlím nasaďte podle obr. 4 na obou stranách a otočte ho proti
směru pohybu hodinových ruček.
➢ Zajistěte bezpečnou a spolehlivou montáž filtru s aktivním uhlím.
➢ Když je nainstalován filtr s aktivním uhlím, sníží se odsávací
výkon.
Instalace pod závěsné skříňky
1. Vyznačte polohu otvorů pro šrouby a odtahového
hrdla na skříňce.
2. Ve vyznačených bodech vyvrtejte do skříňky čtyři
otvory o průměru 6 mm.
3. Vyřízněte otvor o průměru 150 mm pro kryt výstupu
vzduchu.
4. Nasaďte zpětnou klapku (pokud již není
předem namontována).
5. Upevněte odsavač par na skříňku čtyřmi šrouby s
maticemi.
6. Zkontrolujte, zda je odsavač par spolehlivě upevněn ke
skříňce.
7. Připojte odtahovou hadici (není součástí rozsahu dodávky)
pro odvod vzduchu nad skříňku (režim s vnitřním oběhem
vzduchu) nebo do odtahové šachty, resp. ven (odtahový
režim).
Rozměry
E 1040 mm
H 205° - 215°
I 1035 mm
Obrázek 3 Vložení filtru s aktivním
uhlím
Obrázek 5 Instalace pod závěsnou skříňku
Obrázek 6 Připojení odtahové hadice
