Dalbach EHF60-01 - Montaż W Trybie Wywiewnym; Montaż W Trybie Obiegowym

PL
Strona | 10
2.2 Montaż w trybie wywiewnym
W trybie wywiewnym okap zasysa opary kuchenne, oczyszcza je za pomocą filtra
tłuszczu i odprowadza je przez wąż wywiewny (brak w zestawie) na zewnątrz.
Wywiew może być odprowadzany do kanału wentylacyjnego lub na zewnątrz.
W przypadku wywiewu odprowadzanego na zewnątrz zalecane jest umieszczenie
klapy wentylacyjnej na zewnętrznej stronie (klapy brak w zestawie).
W przypadku podłączenia do kanału wentylacyjnego wąż wywiewny nie może
wystawać za daleko do kanału.
➢ Deklaracja zgodności we dla urządzenia nie jest częścią zakresu
dostawy.
2.3 Montaż w trybie obiegowym
Niezbędne do tego celu filtry z węglem aktywnym są zamontowane fabrycznie.
Jeśli filtry z węglem aktywnym nie są zamontowane, należy najpierw

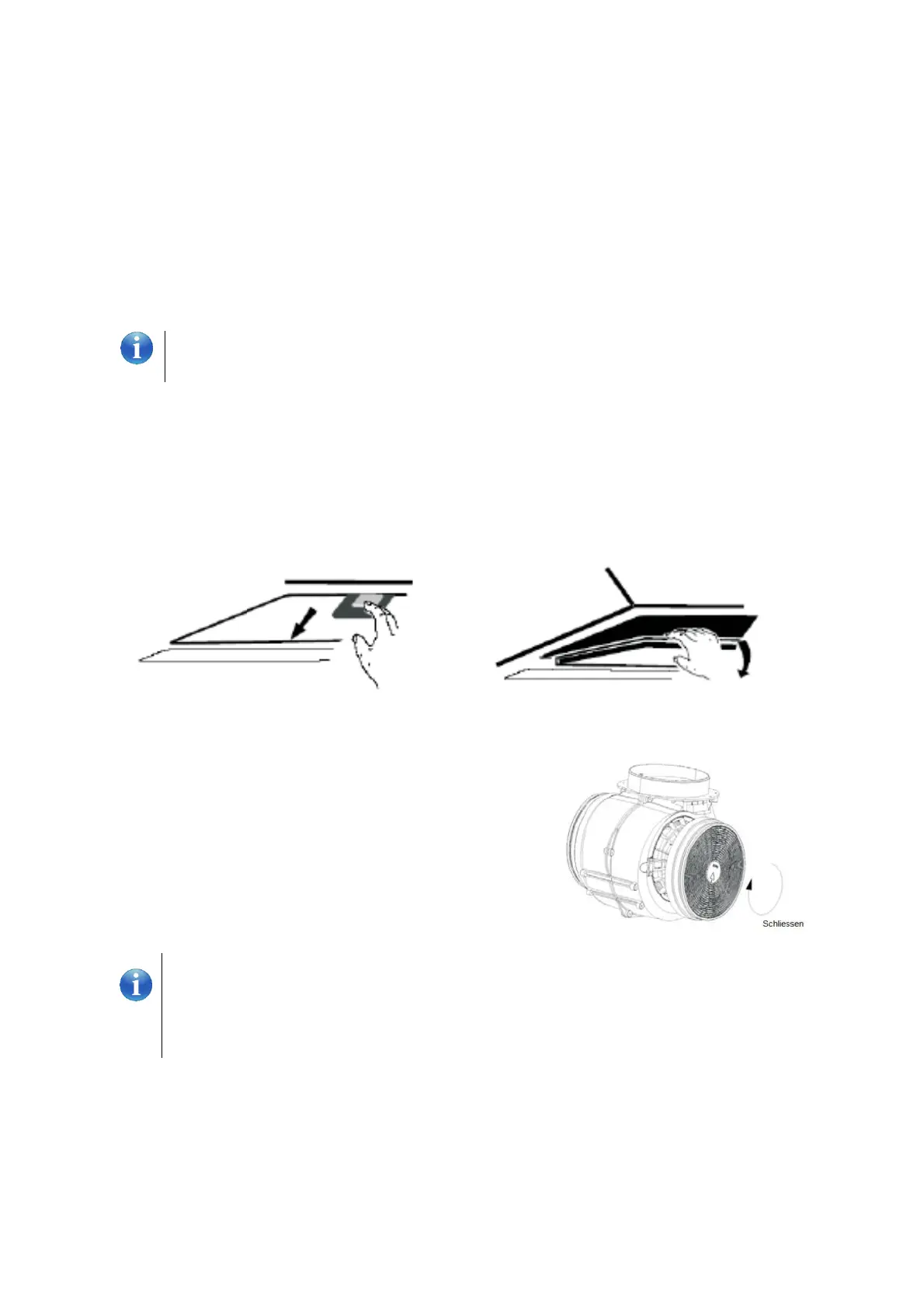

zdemontować filtr tłuszczu. Wyjąć filtr tłuszczu, dociskając zamknięcie (patrz
ilustr. 3).
Ilustracja 3 Wyjmowanie filtra tłuszczu
Włożyć filtr z węglem aktywnym zgodnie z ilustr. 4
z obu stron i obrócić je w lewą stronę.
➢ Sprawdzić, czy filtr z węglem aktywnym jest niezawodnie i mocno
zamontowany.
➢ Zamontowany filtr z węglem aktywnym zmniejsza wydajność
wywiewu.
Wymiary
E 1040 mm
H 205° – 215°
I 1035 mm
Ilustracja 4 Wkładanie filtra z węglem
aktywnym
