NL
Pagina | 25
LETSELGEVAAR!
• Voor de montage van de afzuigkap zijn twee personen nodig.
• Bij het boren in een wand of het plafond vooraf nagaan of er op die plek
geen elektrische kabels of andere verborgen buizen en leidingen zijn.
• Gebruik alleen montagemateriaal dat geschikt is voor de toestand van de
plafonds en wanden.

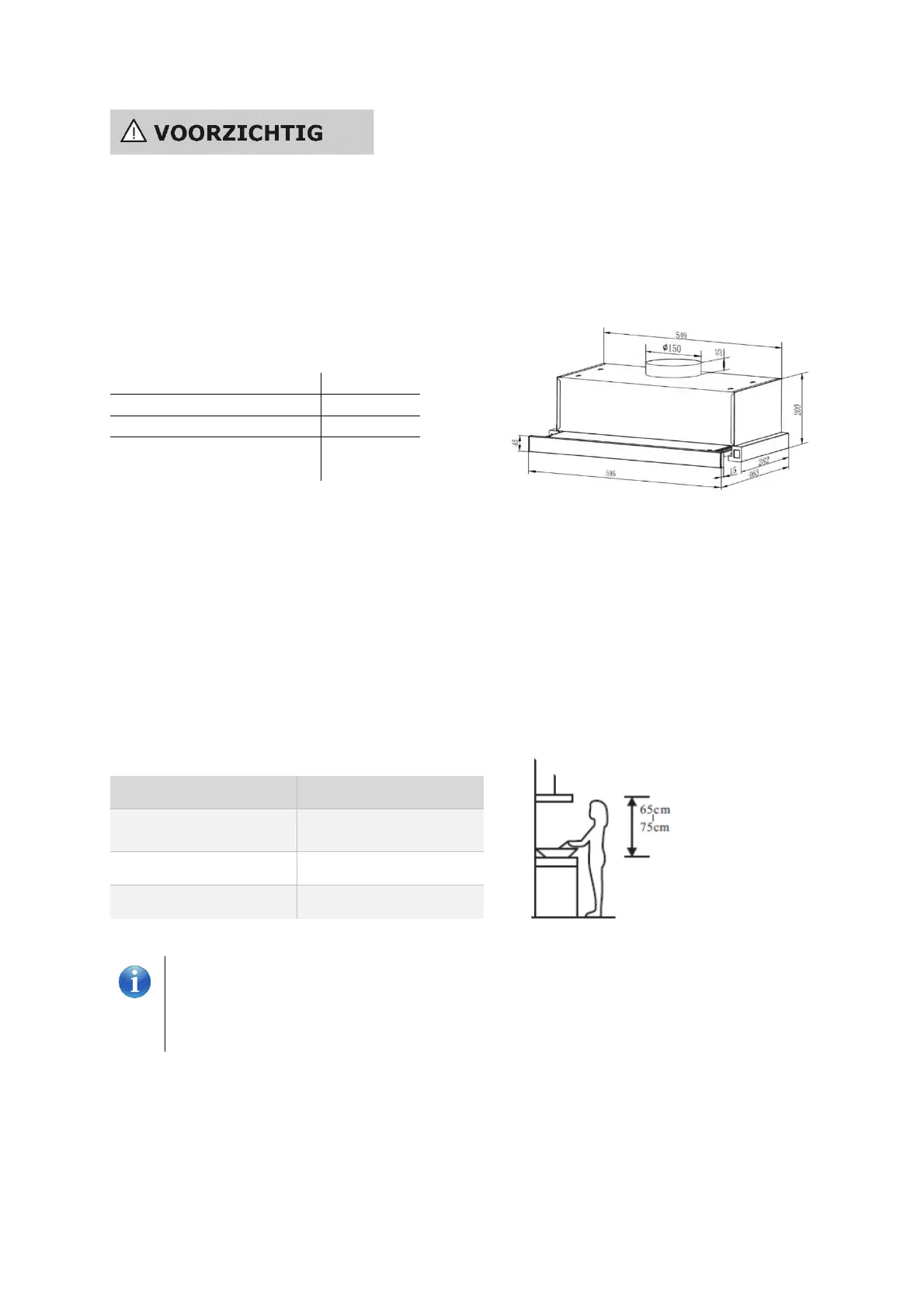

Apparaatafmetingen, in mm
Luchtafvoeraansluiting
Ø:
Tabel 8 afmetingen
Elektrische aansluiting
Controleer voor de montage van de afzuigkap de op het typeplaatje aangegeven
spanning en frequentie. Het typeplaatje bevindt zich binnenin de afzuigkap.
Open de afzuigkap door op het metalen filtercassetteslot te drukken en neem het
filter eruit.
Minimumafstanden
Bij de montage van de afzuigkap moeten de volgende minimumafstanden van de
bovenkant van de kookplaat tot de onderkant van de afzuigkap worden
aangehouden:
➢ Als de afzuigkap boven een gasfornuis is gemonteerd en de
montageaanwijzingen voor de gaskookplaat een grotere afstand
aangeven, dan moet absoluut met de grotere afstand rekening
worden gehouden.
12.2 Montage in recirculatiemodus
Bij de afvoerluchtmodus worden de keukendampen aangezogen, door het
vetfilter gereinigd en via een afvoerluchtslang naar buiten afgevoerd (niet bij de
levering). De afvoerlucht kan in een luchtschacht of naar buiten worden
afgevoerd.
Afmetingen
E 1040 mm
H 205° - 215°
I 1035 mm
Afbeelding 14 minimumafstanden
