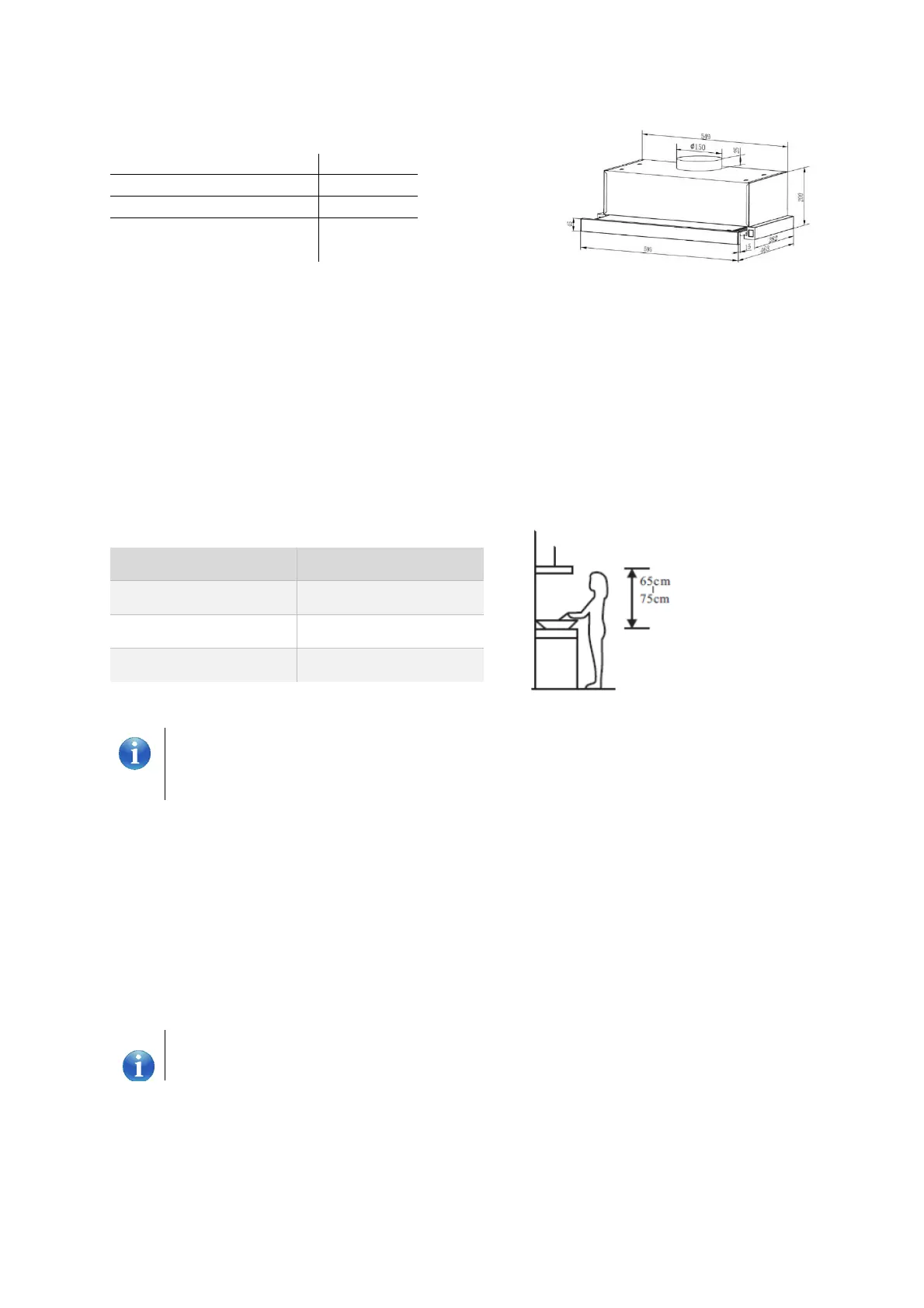

Dimenzije uređaja, u mm
Širina:
595
Visina:
225
Dubina:
300
Nastavak za
ispuštanje zraka Ø:
150
Tablica 7 Dimenzije
Slika 13 Dimenzije
Električni priključak
Prije nego što montirate napu, provjerite napon i frekvenciju navedene na tipskoj
pločici. Tipska pločica nalazi se u unutrašnjosti nape.
Otvorite napu tako što ćete pritisnuti zatvarač kasete filtra i izvaditi filtar.
Minimalni razmaci
Pri montaži nape potrebno je pridržavati se sljedećih minimalnih razmaka od
gornjeg ruba ploča za kuhanje do donjeg ruba nape:
➢ Ako je montaža nape predviđena iznad plinskog štednjaka i upute
za montažu za plinski štednjak propisuju veći razmak, potrebno je
uzeti u obzir veći razmak.
12.2 Montaža u načinu rada za odlazni zrak
Način rada za odlazni zrak usisava kuhinjske pare, pročišćava ih preko filtra za
mast i odvodi van preko crijeva za odlazni zrak (nije sadržano u opsegu
isporuke). Odlazni zrak možete odvoditi u okno za zrak ili prema van.
Pri odvođenju odlaznog zraka prema van preporučljivo je s vanjske strane
postaviti zaklopku za ventilaciju (nije sadržana u opsegu isporuke).
Pri priključivanju na okno za zrak crijevo za odlazni zrak ne smije predaleko
zadirati u okno.
➢ Crijevo za odlazni zrak potrebno za to nije sadržano u opsegu
isporuke.
Uređaji
Razmak
Električni štednjaci
650 mm
Plinski štednjaci
700 mm
maksimalno
750 mm
Tablica 8 Minimalni razmaci
Dimenzije
E 1040 mm
H 205° – 215°
I 1035 mm
Slika 14 Minimalni razmaci
