Dalla Corte DC Pro - Descripción de la Máquina

97

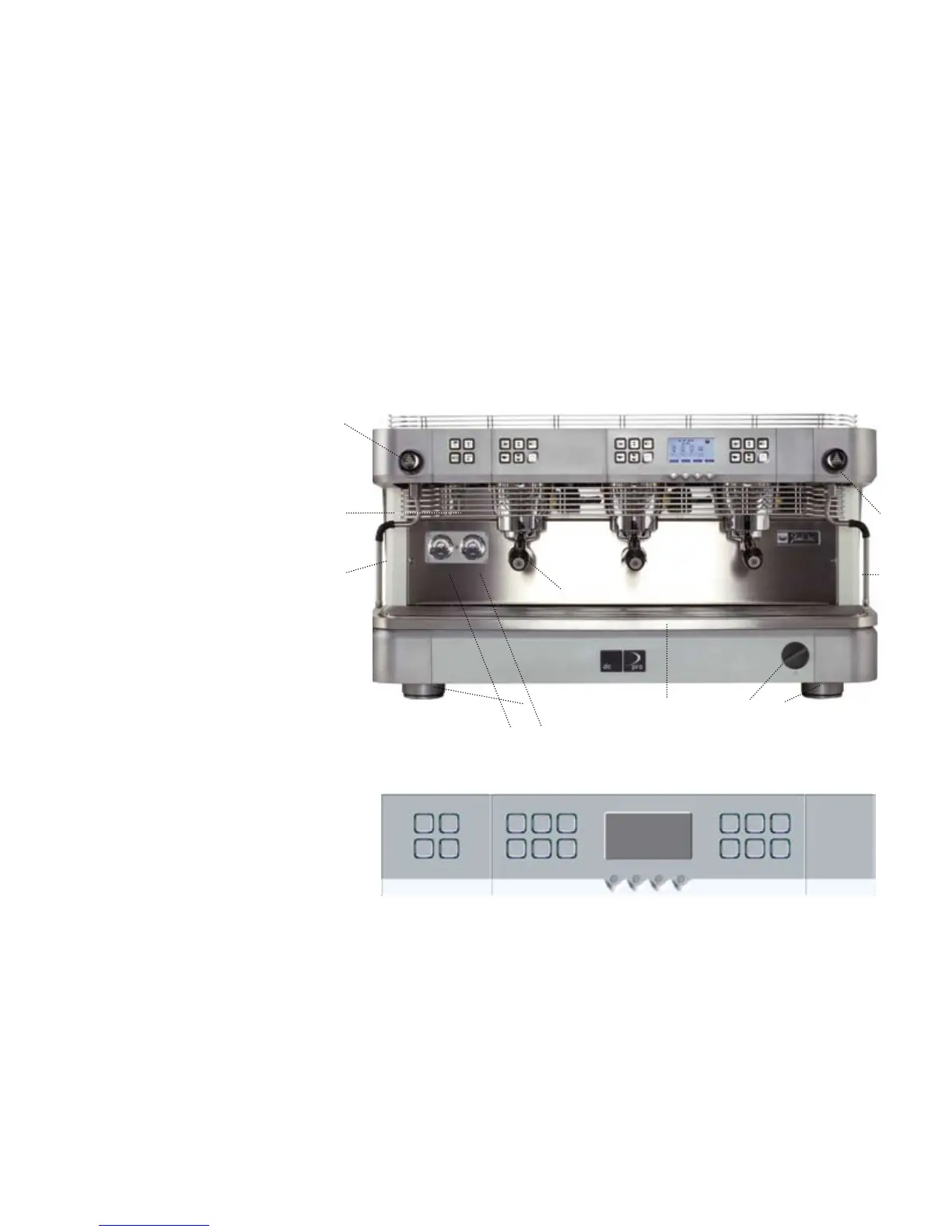

1 - interruptor principal
2 - pies ajustables
3 - bandeja
4 - lanza de vapor
5 - grifo de vapor
6 - salida de agua caliente
7 manómetro caldera
8 - manómetro bomba
9 - portaltro
P1 - botón café simple corto
P2 - botón café doble corto
P3 - botón erogación manual de café
P4 - botón café simple largo
P5 - botón café doble largo
P6 - botón encendido/apagado del grupo
PD1 - botón de navegación
PD2 - botón de navegación
PD3 - botón de navegación
PD4 - botón de navegación
P7 - botón interruptor calienta tazas
P8 - botón dosis simple agua caliente
P9 - botón MCS
P10 - botón dosis doble agua caliente
fig. 3
P7 P1
PD1 PD2 PD3 PD4
P1
GR 2 DISPLAY GR 1
P9 P4 P4
P8 P2 P2P3 P3
P10 P5 P5P6 P6
fig. 2
5
6
4
2
3
1
4
5
2
descripción de la máquina
9
7
8
