Danfoss TP4000 Range Installation Guide

TP4000
10
GB
FR
ES
NL
GR
PL
CZ
TR
HR
RO
HU
LT
FR

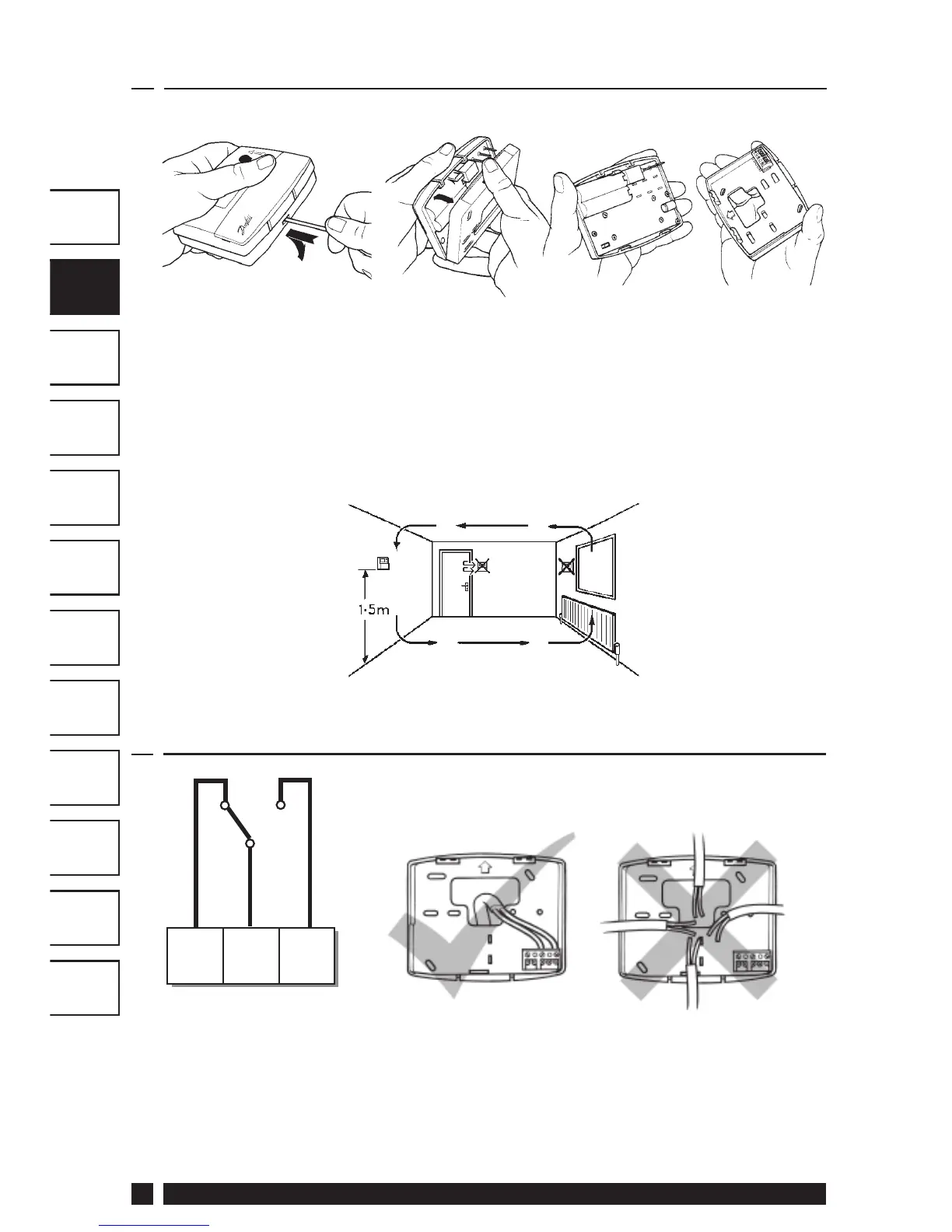

2.0 Installation
• Retirez tout d’abord la plaque murale de l’arrière de l’appareil.
• Par rapport au coin gauche supérieur de la plaque murale, vous
devez disposer d’espacements d’au moins 150 mm à droite, 15
mm à gauche, 30 mm au-dessus et 100 mm en-dessous afi n de
pouvoir monter le module enfi chable.
• Fixez l’appareil à une hauteur d’environ 1,5 m du sol, à l’écart des
courants d’air ou des sources de chaleur telles que radiateurs,
feux ouverts ou lumière directe du soleil.
!
2.1 Câblage
1
OFF
23
COM ON
N/C
N/O
Certains thermostats existants compteront un câble Neutre et/ou Terre
connecté. Ces derniers ne sont pas nécessaires au modèle TP4000 et NE
doivent PAS être connectés à l’une des bornes du TP4000. Ils doivent
en revanche être isolés et enroulés dans le renfoncement à l’arrière du
TP4000.

Danfoss TP4000 Range Specifications

General

Display	LCD
Mounting	Wall-mounted
Accuracy	±0.5°C
Protection Class	IP30
Temperature Range	5°C to 30°C
Power Supply	Battery powered (2x AA)
Switch Rating	3(1)A 230V AC
Switching Current	3A
Type	Electronic Room Thermostat
