Unele termostate existente pe piaţă pot fi prevăzute cu un cablu de Nul şi/sau
Împământare conectat.
Acestea nu sunt necesare pentru funcţionarea modelului TP4000 şi NU trebuie să
fi e conectate la bornele acestuia. În schimb, acestea trebuie să fi e izolate electric
şi înfăşurate în degajarea situată în partea din spate a termostatului TP4000.

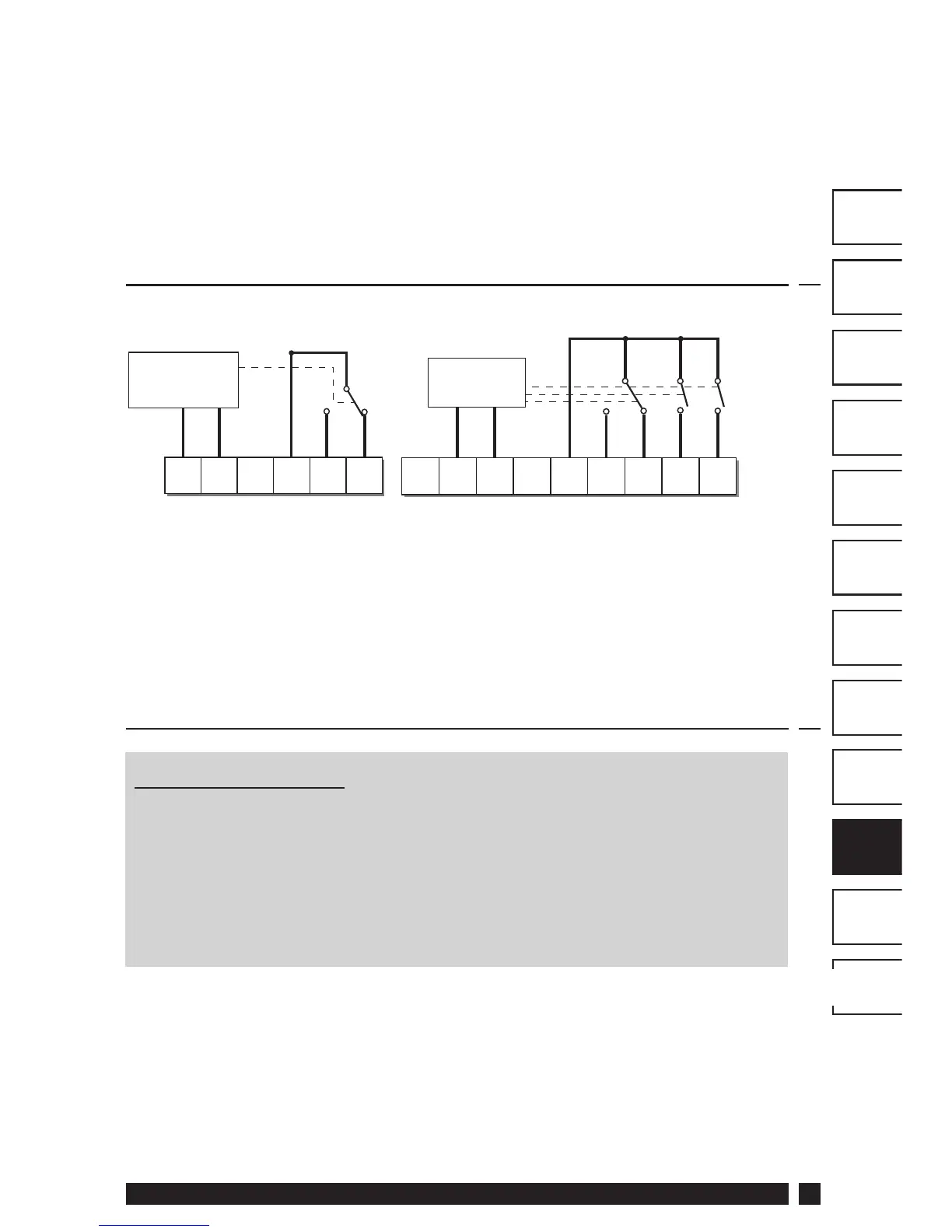

2.2 Schema de conectare a receptorului RX
(numai modelele RF)
RX1
RX2 & RX3
12
3
4
COMPONENTE
ELECTRONICE
NL
COM
ZONA
1 ON
ZONA
1 OFF
A
COMPONENTE
ELECTRONICE
B
C1
2
345
6
N
L
ZONA
1 ON
ZONA
1 OFF
ZONA
2 ON
ZONA
3 ON
COM
Borna 6 Numai
receptor RX3
1) Pentru sistemele alimentate de la reţeaua electrică, asiguraţi conexiunea între
borna 2 şi reţeaua de alimentare cu energie electrică.
2) Alimentarea cu energie electrică a unităţii nu trebuie să fi e activată prin
intermediul cronometrului.
3.0 Punerea în funcţiune (numai modelele RF)
Dacă termostatul şi receptorul au fost incluse în acelaşi set
de livrare, compatibilitatea acestora a fost testată în fabrică
şi punerea în funcţiune nu mai este necesară (numai pentru
receptorul RX1).
Pentru a seta receptorul RX să recunoască semnalul termostatului,
efectuaţi paşii 1-5 de mai jos.
IMPORTANT
În timpul instalării iniţiale sau în cazul în care bateriile au fost
scoase din aparat pentru mai mult de 1 minut înainte de a
începe procedura de programare sau de punere în funcţiune
a termostatului TP4000, apăsaţi tasta RESET pentru a verifi ca
dacă a fost efectuată setarea din fabrică a programelor şi dacă
sistemul este operaţional.
