Danfoss TP4000 Range Installation Guide

TP4000
16
GB
FR
ES
NL
GR
PL
CZ
TR
HR
RO
HU
LT
ES
RX2 y RX3
12
3
4
Electrónica
N
L
ZONA 1 ENCENDIDA
COMÚN
ZONA 1 APAGADA
A
Electrónica
B
C1
2
345
6
N
L
ZONA 1 ENCENDIDA
COMÚN
TERMINAL 6
ÚNICAMENTE
EN RX3
ZONA 1 APAGADA
ZONA 2 ENCENDIDA ZONA 3 ENCENDIDA

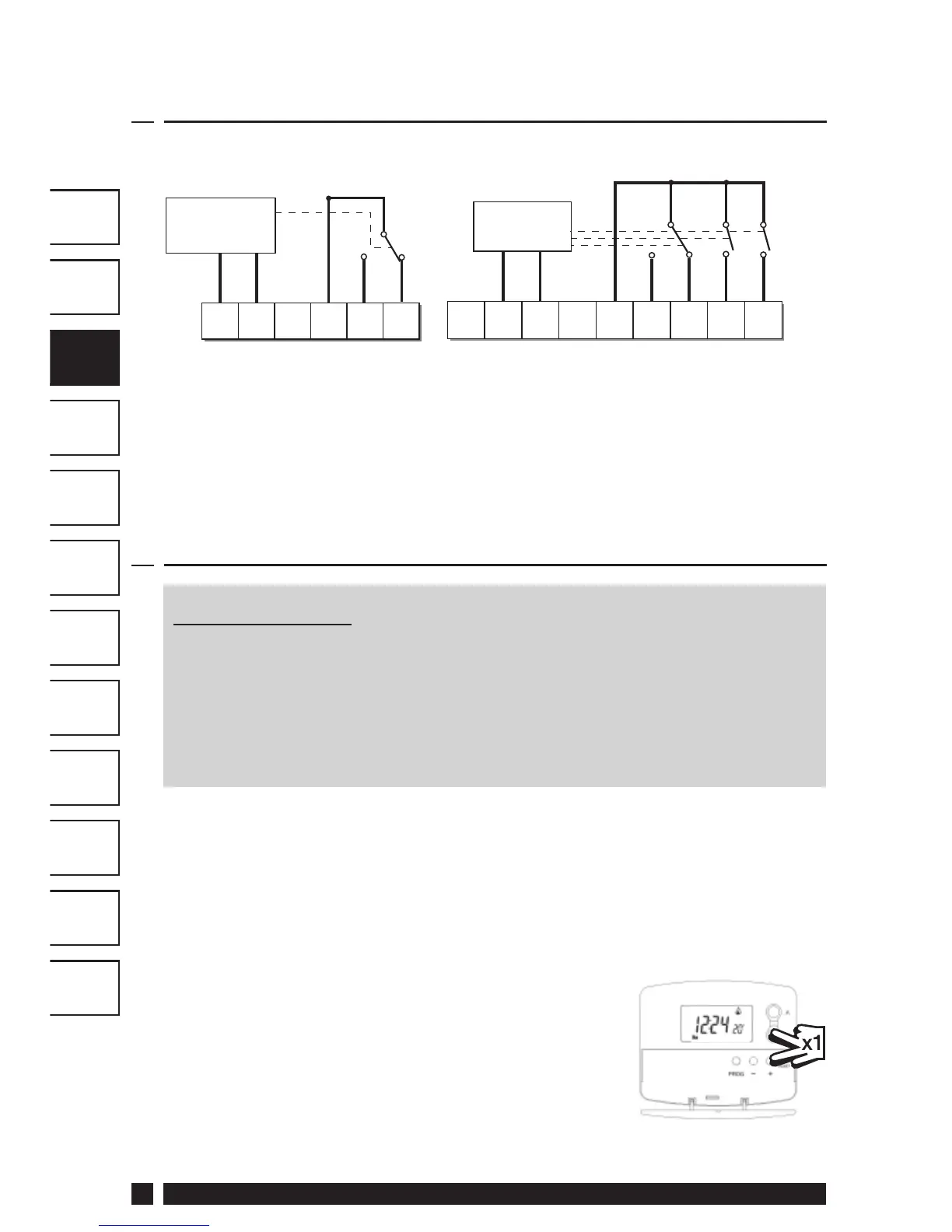

2.2 Cableado del receptor RX
(únicamente en modelos RF)
1) Para sistemas que funcionen con tensión de red, conecte la alimentación al terminal 2.
2) La alimentación eléctrica a la unidad no debe interrumpirse con un temporizador.
3.0 Puesta en marcha (únicamente modelos RF)
Si el cronotermostato y el receptor han sido suministrados como
un conjunto (Kit), ambos han sido emparejados en la fábrica y la
puesta en marcha no es necesaria (sólo RX1).
Para sintonizar el receptor RX en la frecuencia de la señal del
cronotermostato, siga los pasos 1 al 5 que se indican a continuación.
IMPORTANTE
En la primera instalación , ó si se han quitado las pilas de la
unidad durante más de 1 minuto antes de empezar a programar
la unidad TP4000; es fundamental presionar el boton RESET
para asegurar que estan fi jados los programas establecidos de
fábrica y el sistema funciona completamente.
Paso 1 TP4000-RF - Reinicie la unidad
pulsando el pulsador de reinicio embutido.
Paso 2 Pulse y mantenga pulsados V y +
durante 3 segundos (el TP4000 RF transmite
ahora una señal única y continua durante 3
minutos).
RX1

Danfoss TP4000 Range Specifications

General

Display	LCD
Mounting	Wall-mounted
Accuracy	±0.5°C
Protection Class	IP30
Temperature Range	5°C to 30°C
Power Supply	Battery powered (2x AA)
Switch Rating	3(1)A 230V AC
Switching Current	3A
Type	Electronic Room Thermostat
