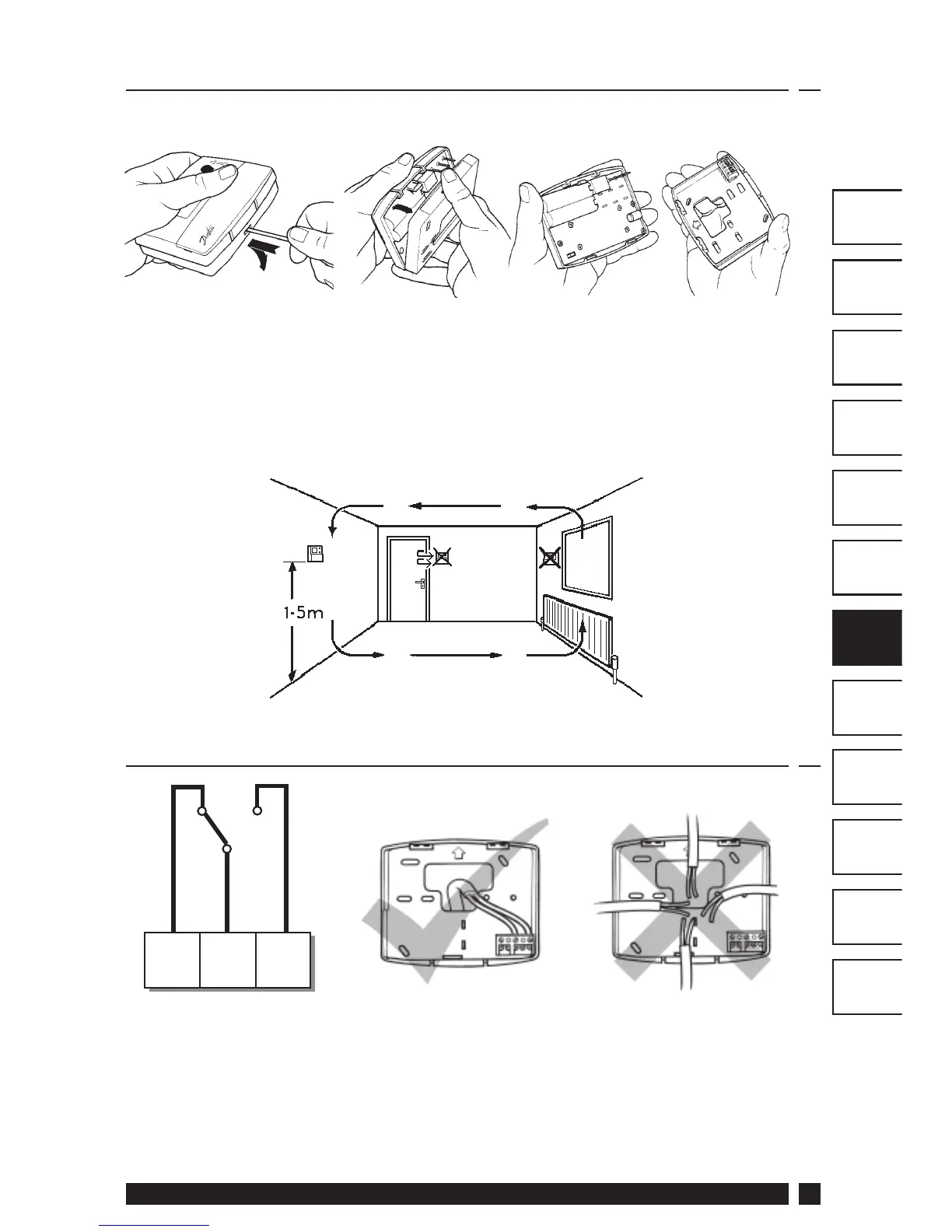

2.0 Instalace
· Nejprve odstraňte nástěnnou destičku ze zadní části jednotky.
· Od horního levého rohu nástěnné destičky musí být prostor
alespoň 150 mm doprava, 15 mm doleva, 30 mm nahoru a 100
mm dolů, aby bylo možno namontovat spínací modul.
· Namontujte zařízení ve výšce 1,5 m od podlahy, mimo proudění
vzduchu nebo zdroje tepla jako jsou radiátory, otevřený oheň
nebo přímé sluneční světlo.
2.1 Elektrické zapojení termostatu
1
OFF
23
COM ON
N/C
N/O
!
Některé stávající termostaty mají nulový a/nebo uzemňovací vodič.
Tyto vodiče nejsou požadovány pro termostat TP4000 a NESMĚJÍ
být připojeny k žádným svorkám zařízení TP4000. Namísto toho je
potřeba tyto vodiče elektricky zajistit a svinout ve výklenku v zadní
části jednotky TP4000.
