Danfoss TP5001 Range - RX Imtuvo Laidų Sujungimas (Tik RF Modeliai)

TP5001
62
GB
GR
TR
LV
UA
RU
LT

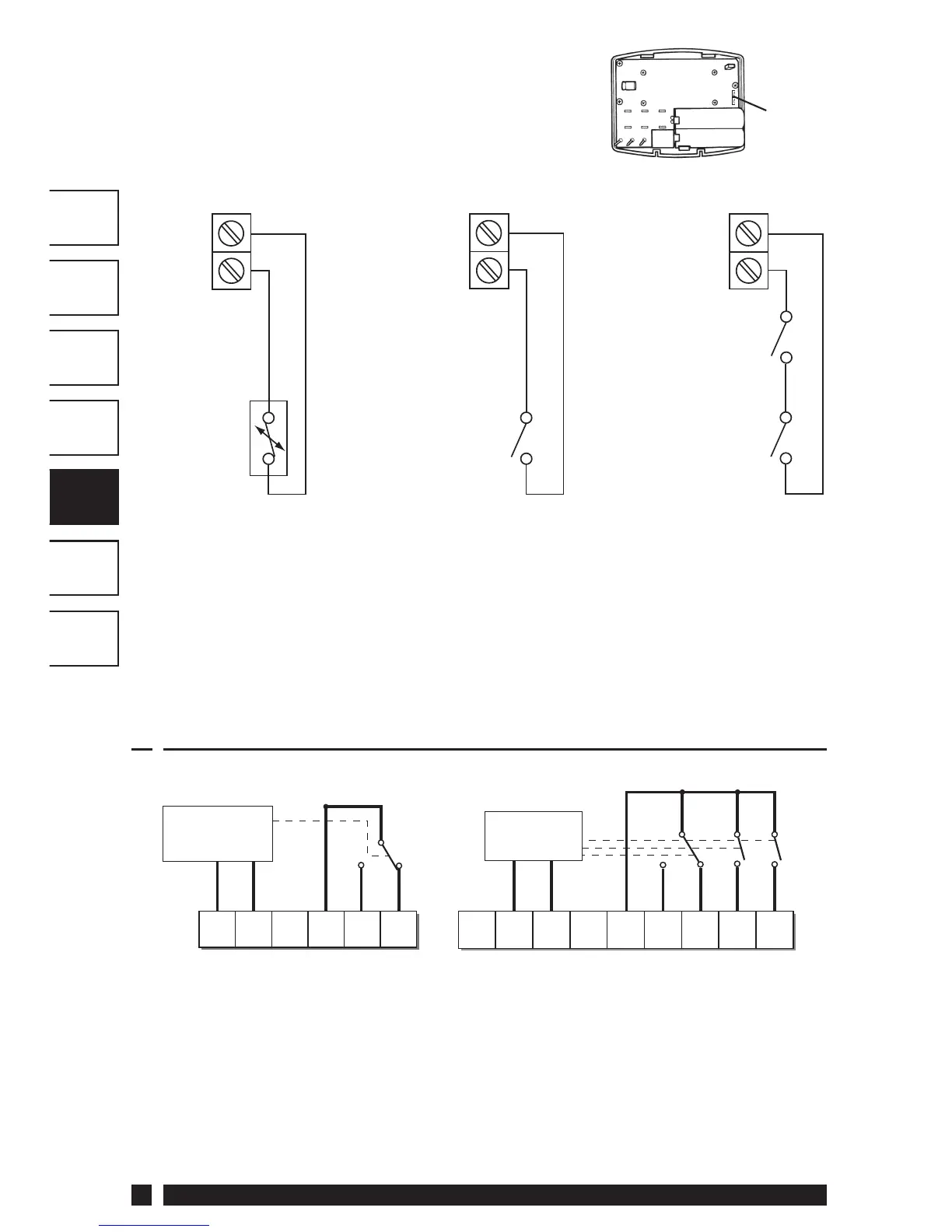

Modeliai su nuotolinio daviklio jungtimis
Kontaktų blokelis nuotoliniam valdymui yra
ant kontūro plokštės virš baterijų.
RX1
RX2 ir RX3
12
3
4
Elektronika
NL
ZONA 1 ļJUNGTA
COM
ZONA 1 IŠJUNGTA
A
Elektronika
B
C1
2
345
6
N
L
ZONA 1 ļJUNGTA
COM
GNYBTAS 6
TIK RX3
ZONA 1 IŠJUNGTA
ZONA 2 ļJUNGTA ZONA 3 ļJUNGTA
3.3 RX imtuvo laidų sujungimas (tik RF modeliai)
1) Elektros tinkle veikiančioms sistemoms prijunkite gnybtą 2 prie
elektros tiekimo tinklo.
2) Energijos tiekimas prietaisui negali būti įjungiamas laiko relės
pagalba.
S1/D
S2/E
S1/D
S2/E
Langų arba nuotolinio
jungiklio kontaktas
(NO - Normaliai atidarytas
arba
NC - Normaliai uždarytas)
S1/D
S2/E
Nuotolinio jungiklio
kontaktas
(NC - Normaliai uždarytas)
Langų kontaktas
(NC - Normaliai uždarytas)
Kon gūruojamas
nuotoliniam
patalpos davikliui
ar apribojimo
davikliui
Kon gūruojamas
langų kontaktams arba
tokiam kontaktui, kaip
nuotolinis jungiklis.
Kon gūruojamas
langų kontaktams
ir tokiam kontaktui,
kaip nuotolinis
jungiklis.
/
D
/
E
Nuotolinio
valdymo
jungtis
