¡ATENCIÓN!
SEGUNDO MÓDULO DVA K5
CONEXIÓN Y TRANSMISIÓN DE LA ALIMENTACIÓN
PRIMER MÓDULO DVA K5
ALIMENTACIÓN
TRANSMISIÓN
TRANSMISIÓN

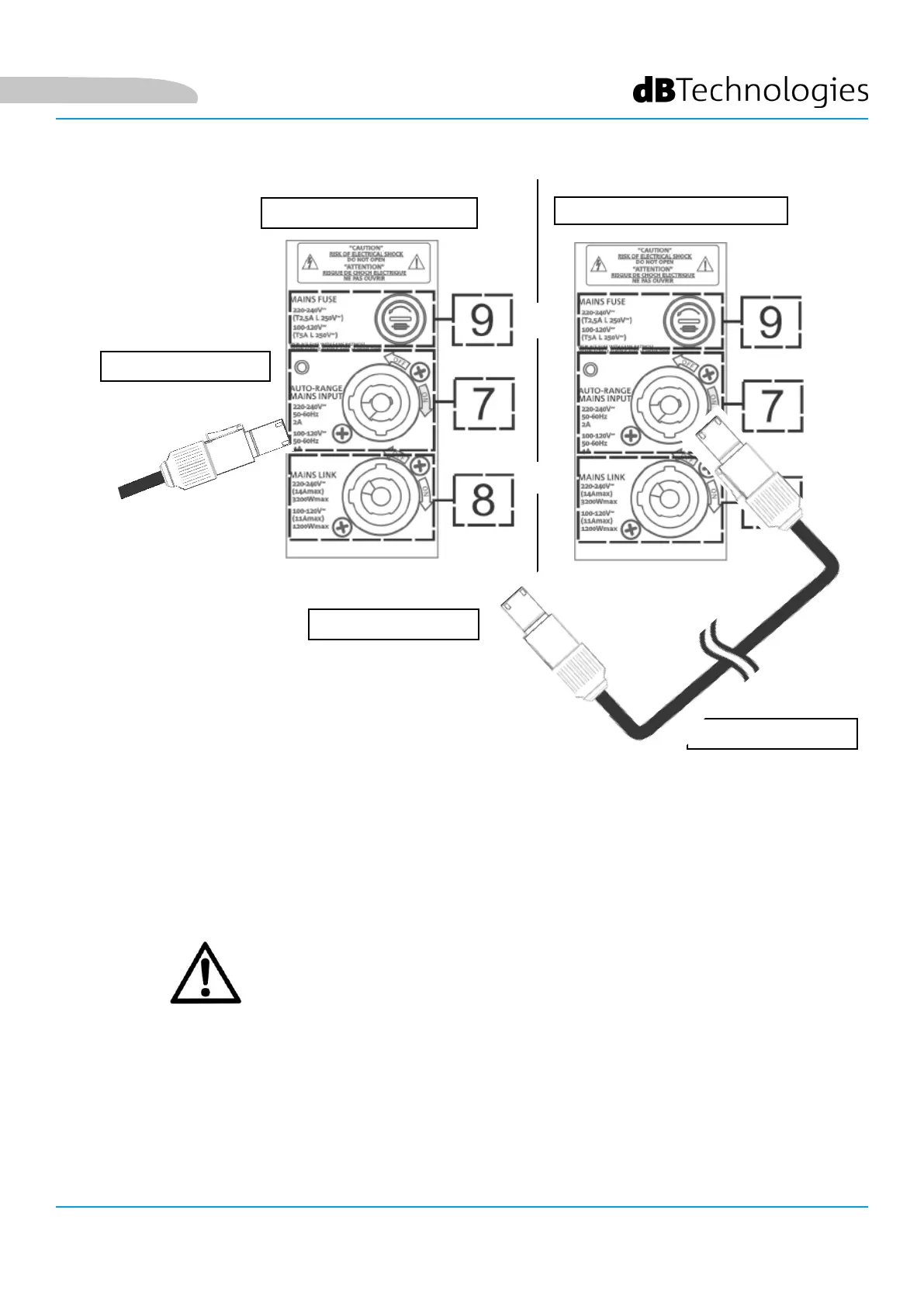

• Conectar la alimentación del primer módulo a AUTO-RANGE MAINS INPUT (2).
Utilizar para ello un cable con conector powerCON (no incluido).
• Transmitir la alimentación del primero al segundo módulo, conectando la salida
MAINS LINK OUTPUT (3) a la entrada AUTO-RANGE MAINS INPUT (2), como se ilustra.
• Repetir la operación entre el segundo y el tercer módulo, y así sucesivamente,
hasta conectar todos los módulos del line-array (comprobar el número máximo de
módulos transmisibles).
• En la placa del amplicador de un módulo DVA K5 es indica el valor
máximo y total de corriente (y potencia) de un sistema de varios
módulos con conexión en transmisión.
• Los cables deben estar oportunamente dimensionados y a
proyección, instalación y vericación del sistema deben correr a cargo
exclusivamente de personal cualicado. AEB industrial declina toda
responsabilidad en caso de uso de cables inadecuados, no certicados
y no compatibles con el correcto dimensionamiento del sistema y las
normativas vigentes para el país de uso.
