DVA K5 REV. 1.1 Code 420120232REV. 1.1
Français

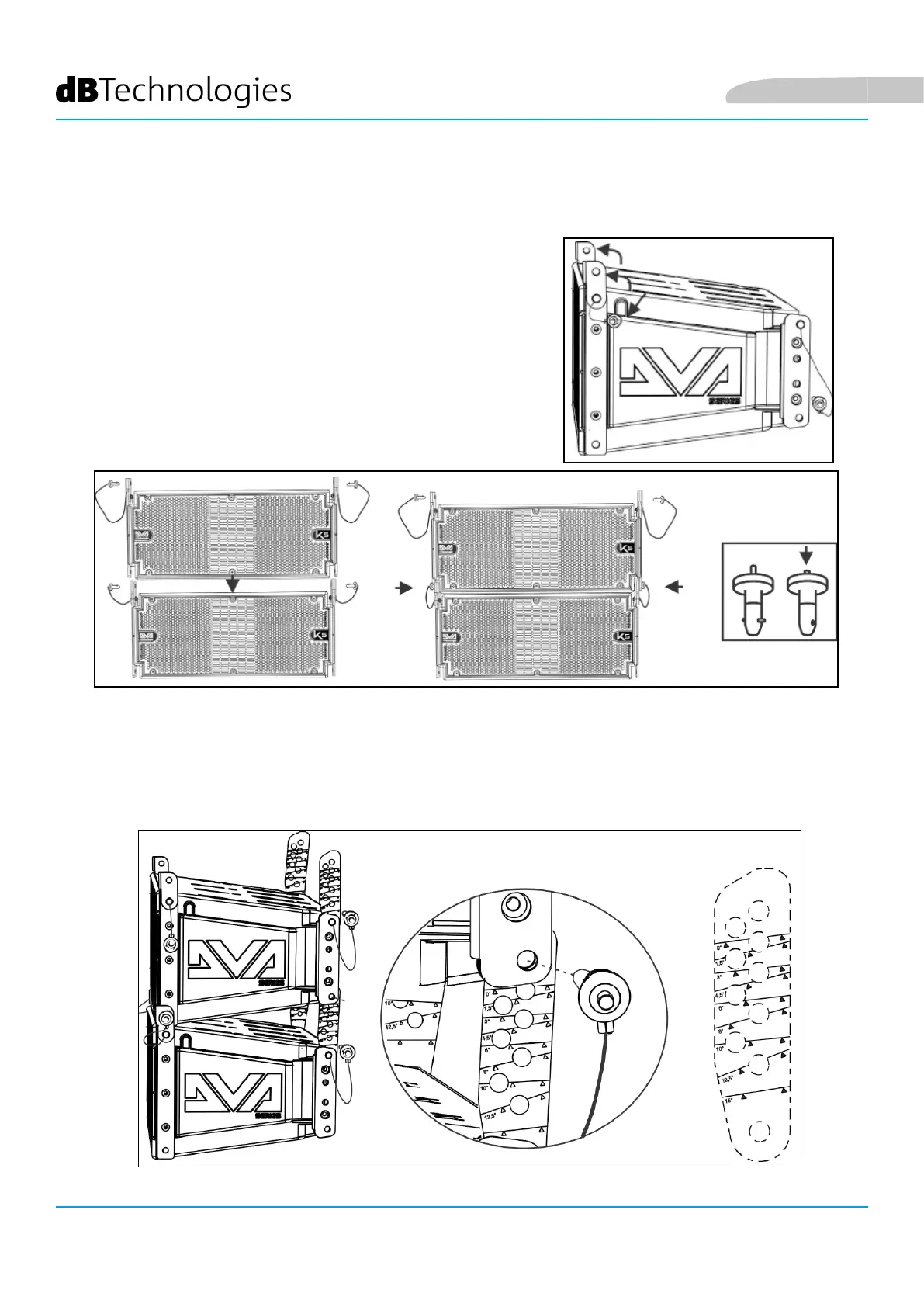

4. En tenant le module supérieur soulevé, hausser les étriers de blocage sur l’arrière du boîtier inférieur.
5. Insérer dans les logements indiqués les étriers de blocage arrières gradués selon l’angle souhaité. Les
xer en insérant les broches correspondantes. L’angle installé ainsi entre les 2 modules est signalé par
une ligne qui apparaît immédiatement en dessous de la conguration. Par exemple, dans l’illustration
représentée, l’angle est de 0°. L’inclinaison admise propose des paliers de 1,5° sur la plage 0° - 6°, des
paliers de 2° sur la plage 6° - 10° et des paliers de 2,5° entre 10° et 15°.
1. Soulever les étriers de blocage frontaux du module inférieur
après avoir extrait les broches du boîtier.
2. Insérer le module supérieur en alignant frontalement les étriers
de blocage, tel que cela est illustré.
3. Bloquer frontalement les 2 modules en insérant les broches
correspondantes à relâche rapide. Le mouvement à
pression/relâche des broches est schématisé dans la gure
ci-dessous.
MONTAGE DE DVA K5 EN CONFIGURATION LINE-ARRAY
Une fois que les caractéristiques nales du line-array sont dénies, en particulier l’angle nécessaire, il est
possible de procéder au montage.
