ACHTUNG!
ZWEITES MODUL DVA K5

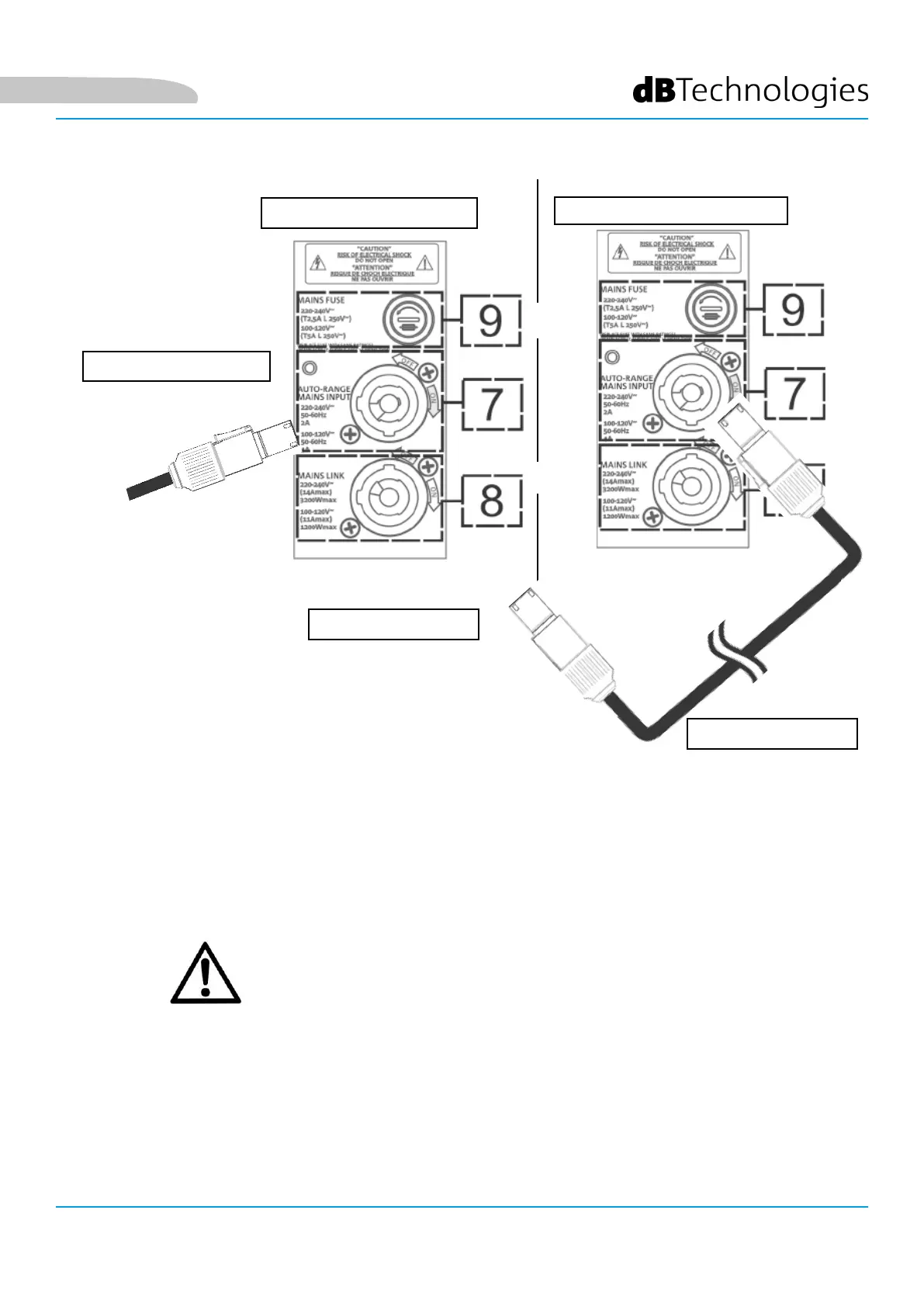

ANSCHLUSS UND DURCHSCHLEIFEN DER STROMVERSORGUNG
ERSTES MODUL DVA K5
STROMVERSORGUNG
DURCHSCHLEIFEN
• Die Stromversorgung des ersten Moduls an AUTO-RANGE MAINS INPUT (7) anschließen.
Dazu ein Kabel mit Stecker powerCON verwenden (nicht mitgeliefert).
• Die Stromversorgung vom ersten zum zweiten Modul durchschleifen, indem der Ausgang
MAINS LINK OUTPUT (8) am Anschluss AUTO-RANGE MAINS INPUT (7) angeschlossen wird,
wie dargestellt.
• Den gleichen Vorgang zwischen dem zweiten und dem dritten Modul vornehmen, usw. bis
alle Module des Line-Arrays verbunden sind (die maximale Anzahl von durchschleifbaren
Modulen kontrollieren).
• Auf dem Kennschild des Verstärkers eines Moduls DVA K5 sind der
Höchst- und der Gesamtstromwert (und Leistungswert) eines Systems
mit mehreren durchgeschleiften Modulen angegeben.
• Die Kabel müssen einen ausreichenden Querschnitt aufweisen
und Auslegung, Installation und Überprüfung der Anlage dürfen
ausschließlich von Fachpersonal vorgenommen werden. AEB
industriale verweigert jegliche Haftung bei Verwendung nicht
geeigneter, nicht zertizierter und nicht mit der korrekten
Dimensionierung der Anlage und den im Anwendungsland geltenden
Vorschriften kompatibler Kabel.
