dB Technologies K5 - 3 Ejemplos de Instalación

108
DVA K5 REV. 1.1 Cód. 420120232 REV. 1.1
Español

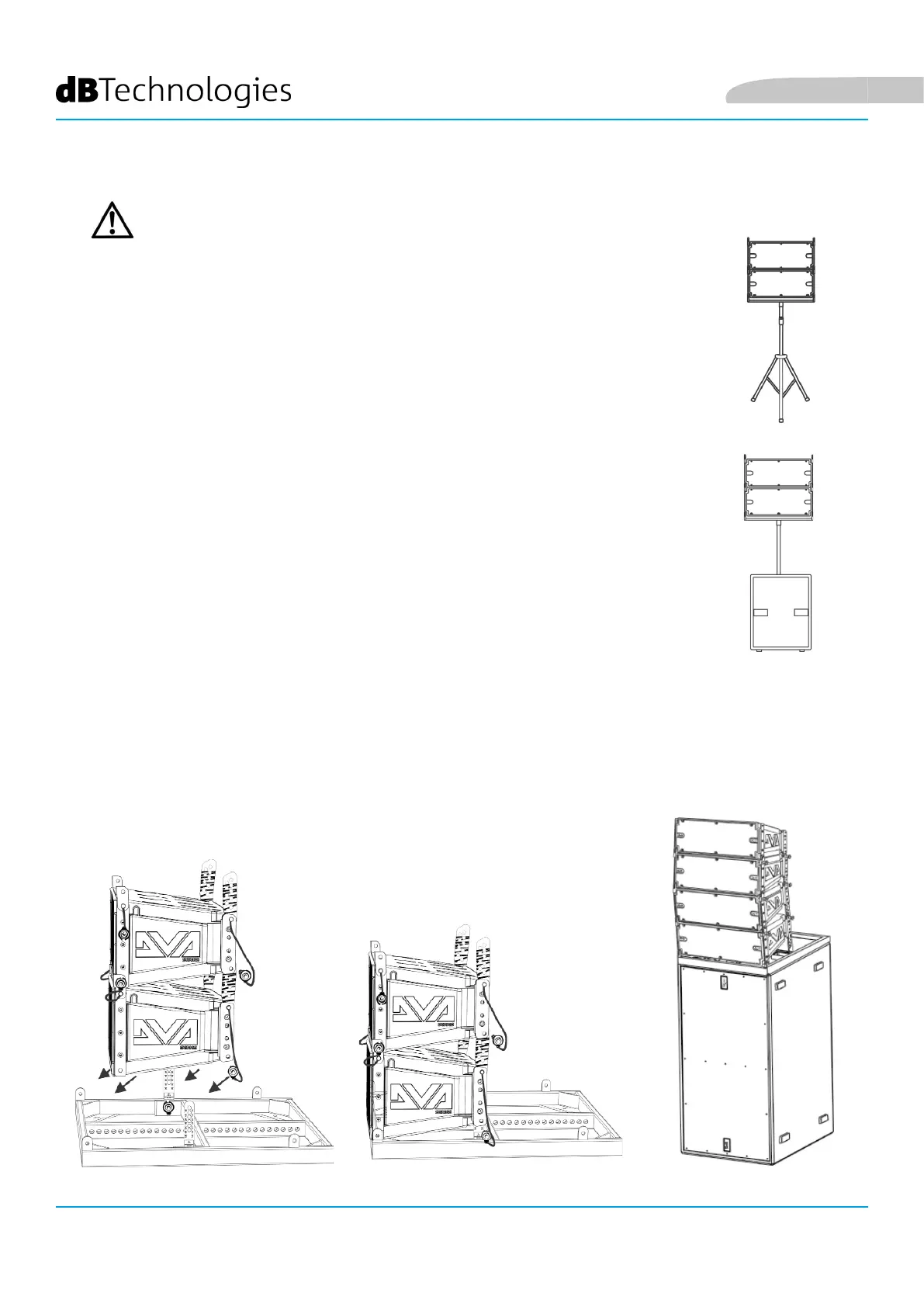

La instalación sobre subwoofer en stack puede efectuarse directamente, utilizando
un y-bar DRK-10/DRK-20. Consultar los manuales correspondientes para ampliar
la información.
DVA K5 puede montarse sobre una supercie de apoyo, mediante los y-bar DRK-
10/DRK-20 y el accesorio DSA-4. Para ampliar la información, consulte los manuales
correspondientes.
INSTALACIÓN EN SUBWOOFER CON POSTE
DVA K5 puede montarse sobre trípode opcional estándar con poste de diámetro 35
mm. Para esta instalación, es necesario el accesorio DSA-4, se pueden montar hasta
2 módulos y la distancia máxima admitida entre el primer elemento y tierra es 130
cm DSA-4 permite una inclinación máxima de ± 5°. Para ampliar la información,
consultar las instrucciones de este accesorio.
INSTALACIÓN SOBRE TRÍPODE
3. EJEMPLOS DE INSTALACIÓN
¡ATENCIÓN!
• ¡No utilizar nunca las asas, las abrazaderas u otros elementos del difusor
para colgar el sistema!
La instalación sobre un subwoofer DVA KS10, DVA KS20, DVA S10DP o DVA S1518N
puede llevarse a cabo con un poste de 35 mm de diámetro. Este tipo de instalación
prevé el montaje a una altura máxima de 85 cm entre la base del altavoz y el suelo,
previendo hasta 2 módulos DVA K5. Con este n, es necesario utilizar un accesorio
DSA-4 con una inclinación máxima de 5º hacia el bajo de los altavoces.
INSTALACIÓN SOBRE UNA SUPERFICIE
INSTALACIÓN STACKED SOBRE SUBWOOFER MEDIANTE FLY-BAR
