4. Fonctionnement
4.1 Agencement

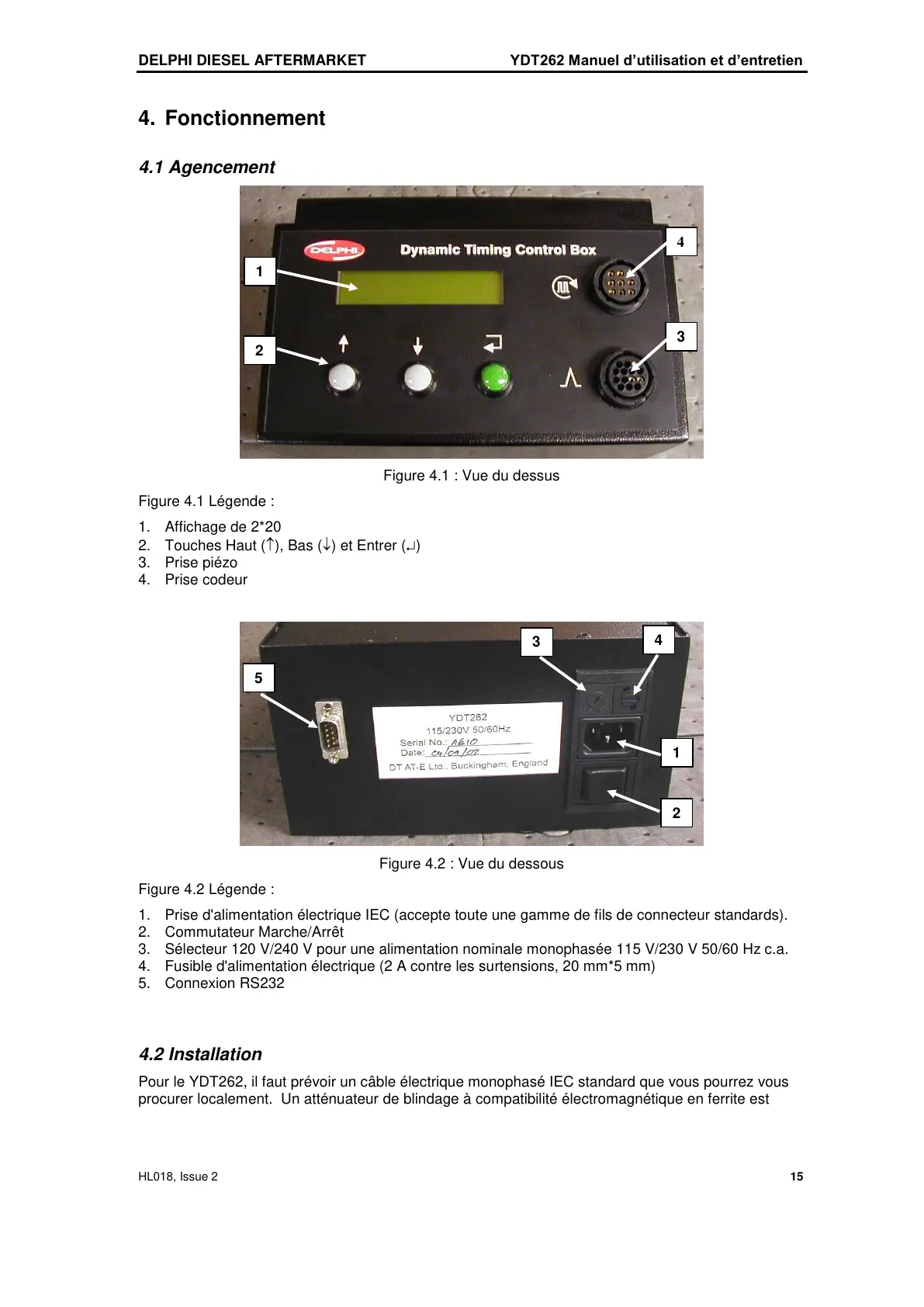

Figure 4.1 : Vue du dessus
Figure 4.1 Légende :
1. Affichage de 2*20
2. Touches Haut (), Bas () et Entrer ()
3. Prise piézo
4. Prise codeur
Figure 4.2 : Vue du dessous
Figure 4.2 Légende :
1. Prise d'alimentation électrique IEC (accepte toute une gamme de fils de connecteur standards).
2. Commutateur Marche/Arrêt
3. Sélecteur 120 V/240 V pour une alimentation nominale monophasée 115 V/230 V 50/60 Hz c.a.
4. Fusible d'alimentation électrique (2 A contre les surtensions, 20 mm*5 mm)
5. Connexion RS232
4.2 Installation
Pour le YDT262, il faut prévoir un câble électrique monophasé IEC standard que vous pourrez vous
procurer localement. Un atténuateur de blindage à compatibilité électromagnétique en ferrite est
1
2
4
3
5
3
4
1
2
