4. Operação
4.1 Disposição

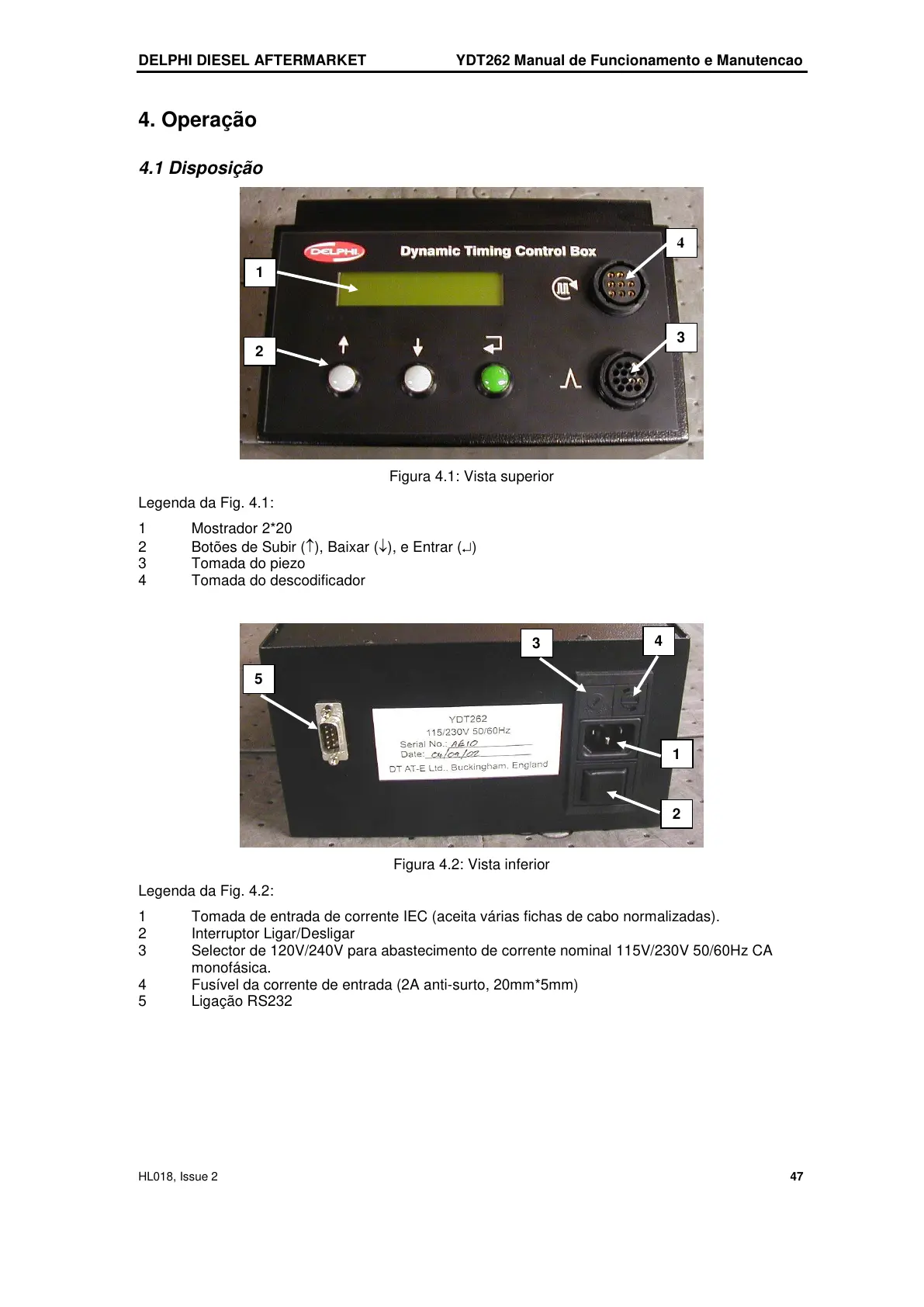

Figura 4.1: Vista superior
Legenda da Fig. 4.1:
1 Mostrador 2*20
2 Botões de Subir (), Baixar (), e Entrar ()
3 Tomada do piezo
4 Tomada do descodificador
Figura 4.2: Vista inferior
Legenda da Fig. 4.2:
1 Tomada de entrada de corrente IEC (aceita várias fichas de cabo normalizadas).
2 Interruptor Ligar/Desligar
3 Selector de 120V/240V para abastecimento de corrente nominal 115V/230V 50/60Hz CA
monofásica.
4 Fusível da corrente de entrada (2A anti-surto, 20mm*5mm)
5 Ligação RS232
1
2
4
3
5
3
4
1
2
