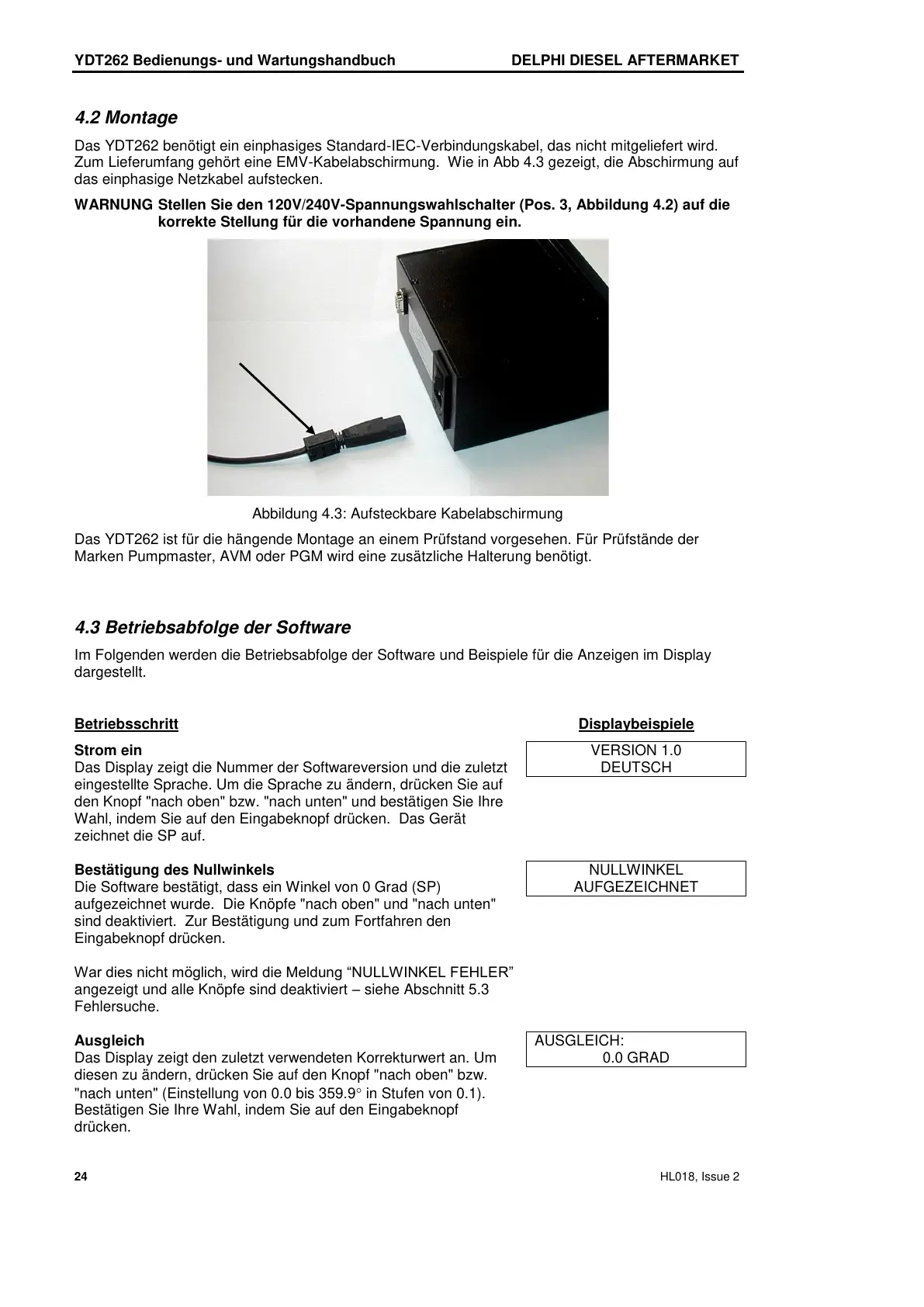

YDT262 Bedienungs- und Wartungshandbuch DELPHI DIESEL AFTERMARKET
24 HL018, Issue 2
4.2 Montage
Das YDT262 benötigt ein einphasiges Standard-IEC-Verbindungskabel, das nicht mitgeliefert wird.
Zum Lieferumfang gehört eine EMV-Kabelabschirmung. Wie in Abb 4.3 gezeigt, die Abschirmung auf
das einphasige Netzkabel aufstecken.
WARNUNG Stellen Sie den 120V/240V-Spannungswahlschalter (Pos. 3, Abbildung 4.2) auf die
korrekte Stellung für die vorhandene Spannung ein.
Abbildung 4.3: Aufsteckbare Kabelabschirmung
Das YDT262 ist für die hängende Montage an einem Prüfstand vorgesehen. Für Prüfstände der
Marken Pumpmaster, AVM oder PGM wird eine zusätzliche Halterung benötigt.
4.3 Betriebsabfolge der Software
Im Folgenden werden die Betriebsabfolge der Software und Beispiele für die Anzeigen im Display
dargestellt.
Strom ein
Das Display zeigt die Nummer der Softwareversion und die zuletzt
eingestellte Sprache. Um die Sprache zu ändern, drücken Sie auf
den Knopf "nach oben" bzw. "nach unten" und bestätigen Sie Ihre
Wahl, indem Sie auf den Eingabeknopf drücken. Das Gerät
zeichnet die SP auf.
Bestätigung des Nullwinkels
Die Software bestätigt, dass ein Winkel von 0 Grad (SP)
aufgezeichnet wurde. Die Knöpfe "nach oben" und "nach unten"
sind deaktiviert. Zur Bestätigung und zum Fortfahren den
Eingabeknopf drücken.
War dies nicht möglich, wird die Meldung “NULLWINKEL FEHLER”
angezeigt und alle Knöpfe sind deaktiviert – siehe Abschnitt 5.3
Fehlersuche.
Ausgleich
Das Display zeigt den zuletzt verwendeten Korrekturwert an. Um
diesen zu ändern, drücken Sie auf den Knopf "nach oben" bzw.
"nach unten" (Einstellung von 0.0 bis 359.9 in Stufen von 0.1).
Bestätigen Sie Ihre Wahl, indem Sie auf den Eingabeknopf
drücken.
THIS IS AN UNCONTROLLED DOCUMENT downloaded by Lukas Matuska on 16 Feb 2016
Any technical intervention requires certified Hartridge training. Contact Hartridge Ltd for details.
