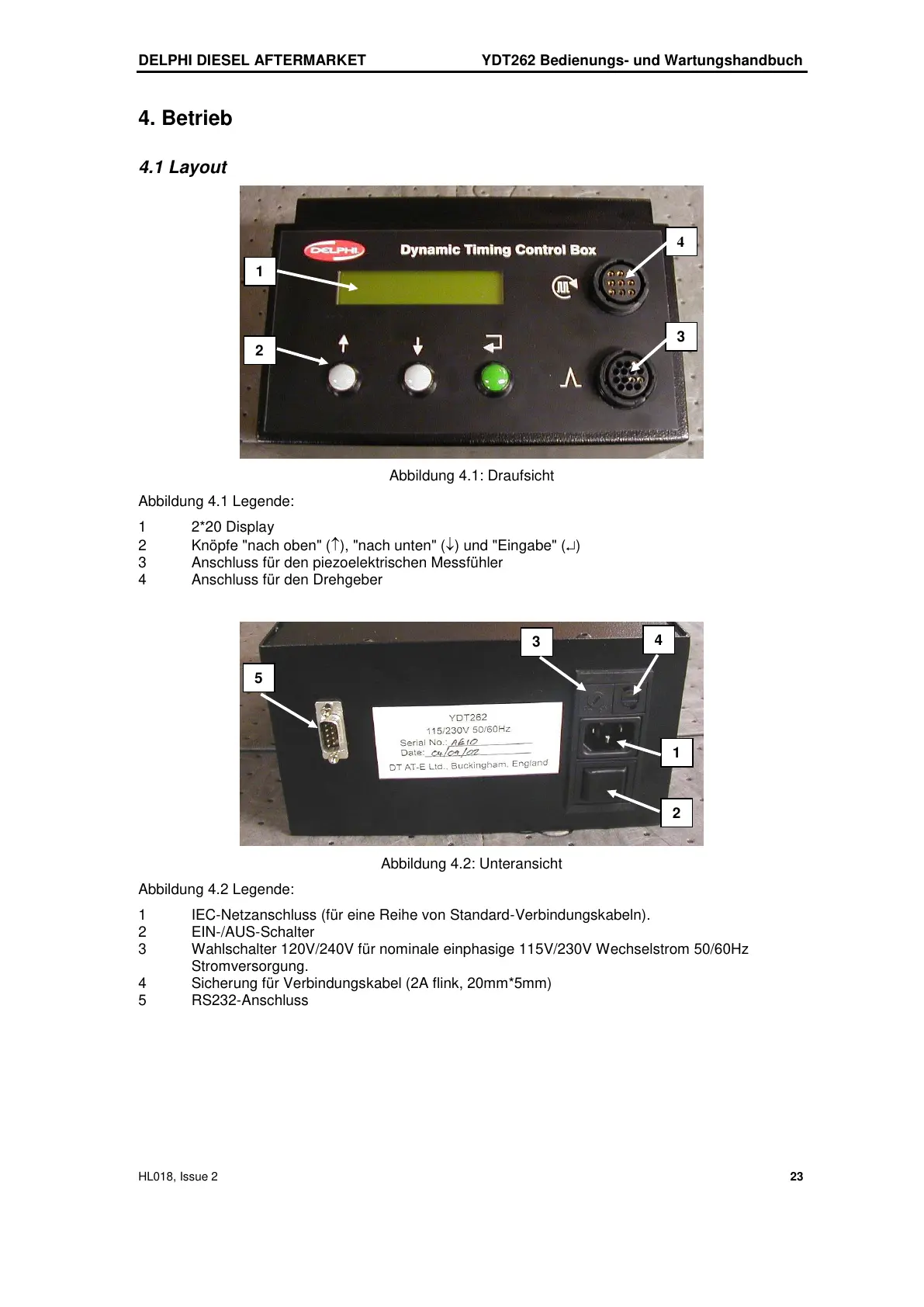

4. Betrieb
4.1 Layout
Abbildung 4.1: Draufsicht
Abbildung 4.1 Legende:
1 2*20 Display
2 Knöpfe "nach oben" (), "nach unten" () und "Eingabe" ()
3 Anschluss für den piezoelektrischen Messfühler
4 Anschluss für den Drehgeber
Abbildung 4.2: Unteransicht
Abbildung 4.2 Legende:
1 IEC-Netzanschluss (für eine Reihe von Standard-Verbindungskabeln).
2 EIN-/AUS-Schalter
3 Wahlschalter 120V/240V für nominale einphasige 115V/230V Wechselstrom 50/60Hz
Stromversorgung.
4 Sicherung für Verbindungskabel (2A flink, 20mm*5mm)
5 RS232-Anschluss
1
2
4
3
5
3
4
1
2
