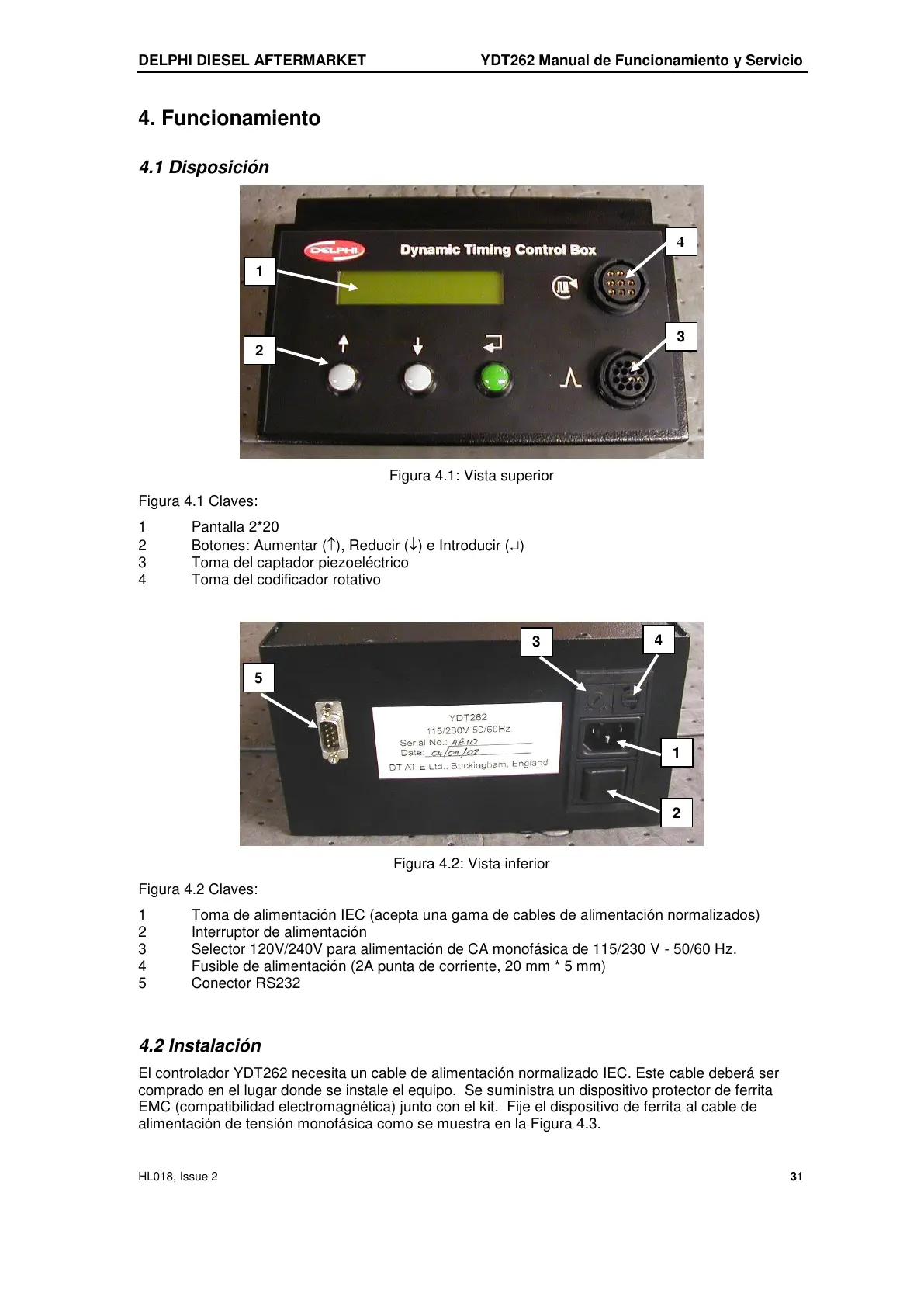

DELPHI DIESEL AFTERMARKET YDT262 Manual de Funcionamiento y Servicio
HL018, Issue 2 31
4. Funcionamiento
4.1 Disposición
Figura 4.1: Vista superior
Figura 4.1 Claves:
1 Pantalla 2*20
2 Botones: Aumentar (), Reducir () e Introducir ()
3 Toma del captador piezoeléctrico
4 Toma del codificador rotativo
Figura 4.2: Vista inferior
Figura 4.2 Claves:
1 Toma de alimentación IEC (acepta una gama de cables de alimentación normalizados)
2 Interruptor de alimentación
3 Selector 120V/240V para alimentación de CA monofásica de 115/230 V - 50/60 Hz.
4 Fusible de alimentación (2A punta de corriente, 20 mm * 5 mm)
5 Conector RS232
4.2 Instalación
El controlador YDT262 necesita un cable de alimentación normalizado IEC. Este cable deberá ser
comprado en el lugar donde se instale el equipo. Se suministra un dispositivo protector de ferrita
EMC (compatibilidad electromagnética) junto con el kit. Fije el dispositivo de ferrita al cable de
alimentación de tensión monofásica como se muestra en la Figura 4.3.
