DELPHI DIESEL AFTERMARKET YDT262 Manuale di Utilizzo e Manutenzione
HL018, Issue 2 39

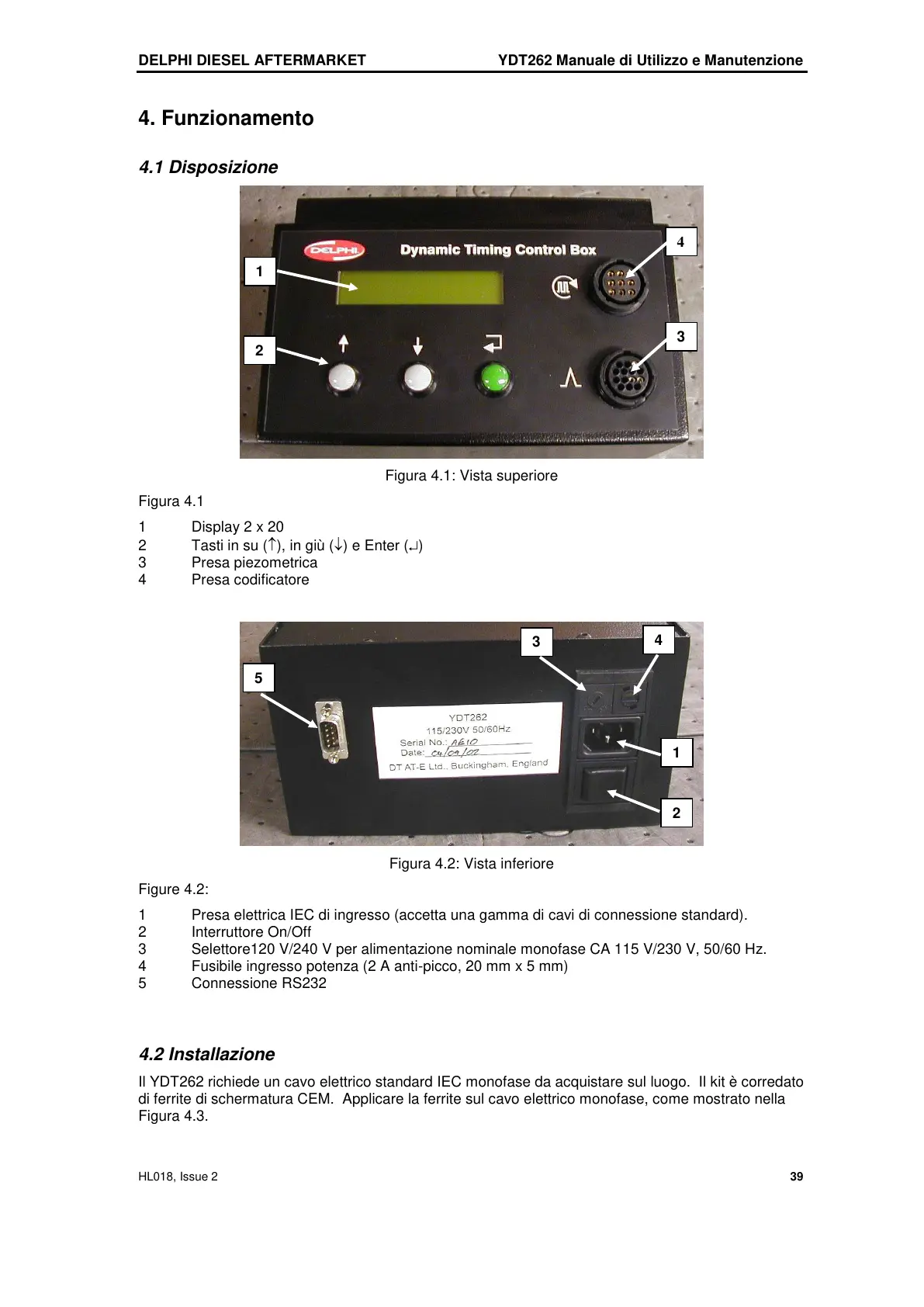

4. Funzionamento
4.1 Disposizione
Figura 4.1: Vista superiore
Figura 4.1
1 Display 2 x 20
2 Tasti in su (), in giù () e Enter ()
3 Presa piezometrica
4 Presa codificatore
Figura 4.2: Vista inferiore
Figure 4.2:
1 Presa elettrica IEC di ingresso (accetta una gamma di cavi di connessione standard).
2 Interruttore On/Off
3 Selettore120 V/240 V per alimentazione nominale monofase CA 115 V/230 V, 50/60 Hz.
4 Fusibile ingresso potenza (2 A anti-picco, 20 mm x 5 mm)
5 Connessione RS232
4.2 Installazione
Il YDT262 richiede un cavo elettrico standard IEC monofase da acquistare sul luogo. Il kit è corredato
di ferrite di schermatura CEM. Applicare la ferrite sul cavo elettrico monofase, come mostrato nella
Figura 4.3.
1
2
4
3
5
3
4
1
2
