4.5.1. RS-485之连接

RS-485端子的定义如表4-6。不同的RS-485连接方式，其终端电阻设定

方式亦有所不同。

• 当逆变器为单台安装时，安装者需将该台之终端电阻设置为ON。

• 当逆变器为多台串联时，安装者需将第一台与最后一台逆变器之终端电

阻设置为ON，其余机子则为OFF。请参考图4-17。

终端电阻的设定方式请参考表4-7。

Pin Function

1 VCC (+12V)

2 GND

3 DATA+

4 DATA-

5 DATA+

6 DATA-

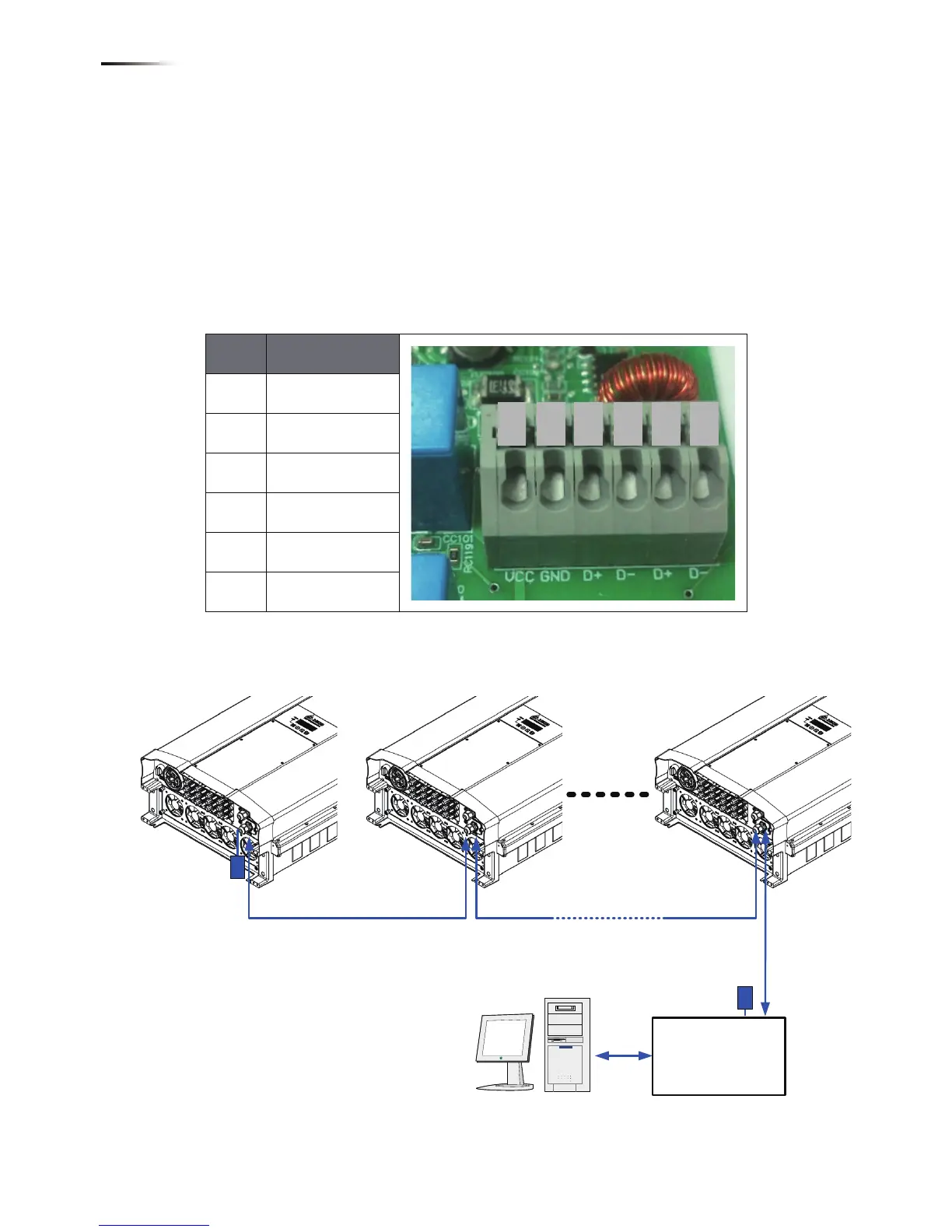

表 4-6 RS-485端子定义

图4-17多台逆变器串接通讯

1 2 3 4 5 6

Data Format :

Baud rate: 9600, 19200 (default), or 38400

Data bits: 8

Stop bit: 1

Parity: N/A

RS485/USB

RS485/RS232

Terminal Resistor

120Ω (1/2W)

DATA+ to DATA-

Terminal Resistor

120Ω (1/2W)

DATA+ to DATA-

112

配线

Delta RPI M30A User Manual
