4.2 配線前準備事項 (無DC保險絲之機種)
• RPI M30A_121內部並未配備DC保險絲，每組DC輸入皆可承受最大30A之
輸入電流。每組輸入端可以只使用一對DC端子。
• 當太陽能板不接地時，機子DC端可接受並聯或是獨立連接。
• RPI系列機種內部並未附帶隔離變壓器，若太陽能板為正端接地或負端接地
時，DC端僅允許並聯配線並需於AC 端加裝外部隔離變壓器。
• 當太陽能正端或負端接地時，不可以啟動PID功能，同時對地阻抗須設定為
”Plus Grounded” 或是 ”Minus Grounded”。
• 不同的DC配線方式需於逆變器控制面板上設定不同的Insulation偵測方式，
請參考5.2.7 Install Settings。

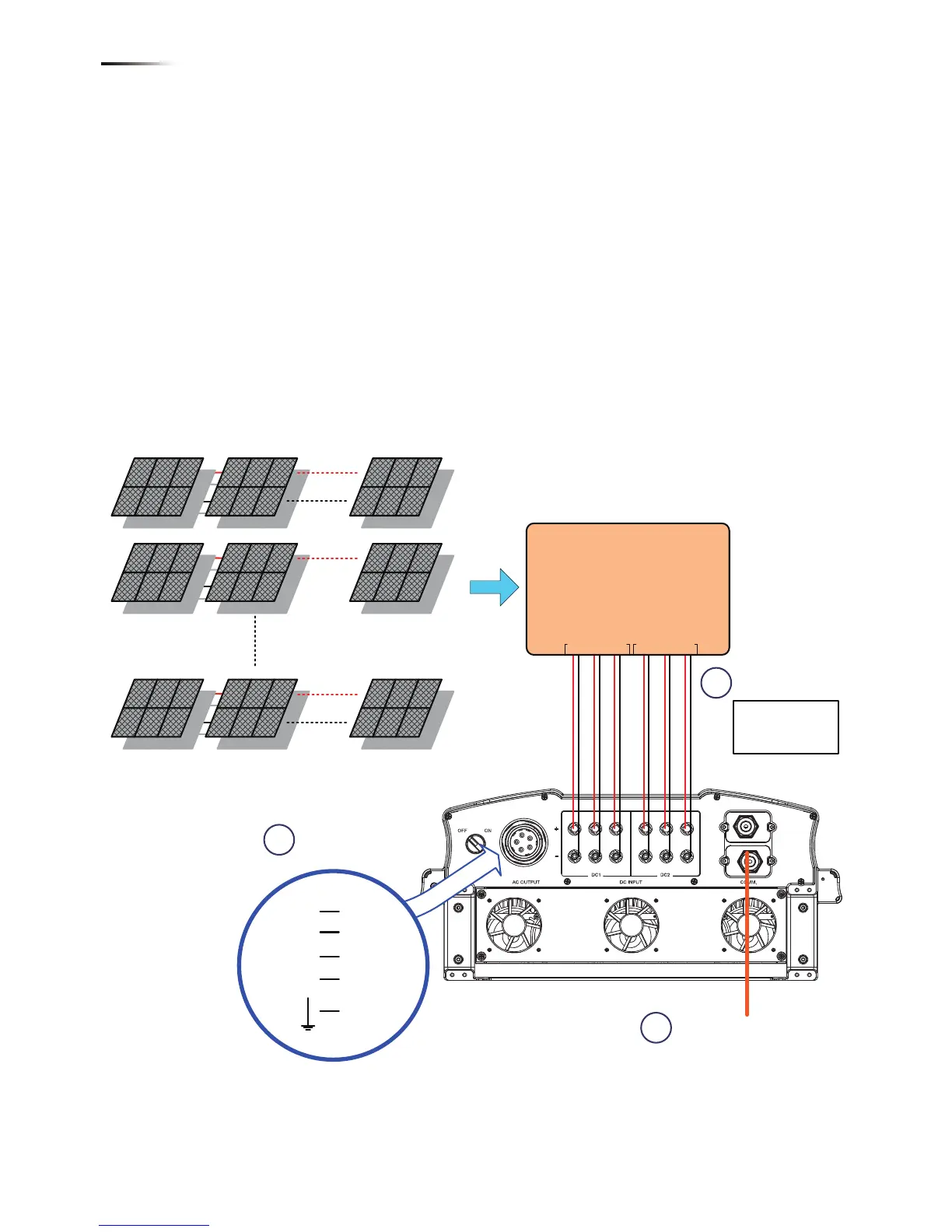

圖4-5 M30A_121系統配線圖(DC端不接地)
1
2
3
4
L1
L2
L3
N
PE
Communication
Wiring
1
2
3
PV Array
AC Wiring
DC Wiring
Parallel or
Separate
*
* RPI M30A can support 3P3W system.
DC Distribution box
DC1 DC2
172
配 線
