4.5.1. RS-485之連接

RS-485端子的定義如表4-6。不同的RS-485連接方式，其終端電阻設定

方式亦有所不同。

• 當逆變器為單台安裝時，安裝者需將該台之終端電阻設置為ON。

• 當逆變器為多台串聯時，安裝者需將第一台與最後一台逆變器之終端電

阻設置為ON，其餘機子則為OFF。請參考圖4-17。

終端電阻的設定方式請參考表4-7。

Pin Function

1 VCC (+12V)

2 GND

3 DATA+

4 DATA-

5 DATA+

6 DATA-

表 4-6 RS-485端子定義

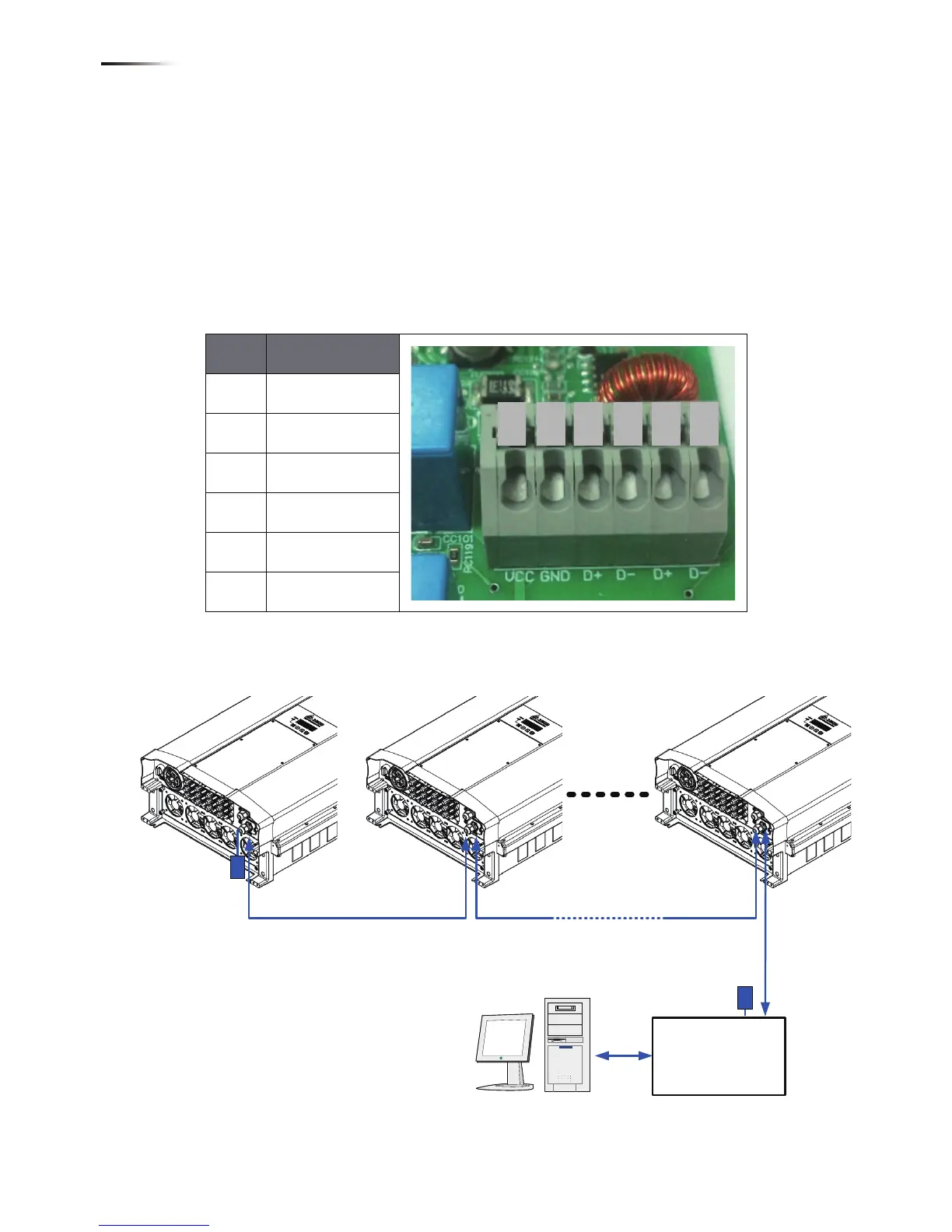

圖4-17 多台逆變器串接通訊

1 2 3 4 5 6

Data Format :

Baud rate: 9600, 19200 (default), or 38400

Data bits: 8

Stop bit: 1

Parity: N/A

RS485/USB

RS485/RS232

Terminal Resistor

120Ω (1/2W)

DATA+ to DATA-

Terminal Resistor

120Ω (1/2W)

DATA+ to DATA-

188

配線

Delta RPI M30A User Manual
