19
DEUTSCH
12
CONNECTOR
SYSTEM
LINE OUT
L
R
1 OUT 2
OPTICAL
DIGITAL
LINE
L
R
OUT IN
OUT 1
12
IN 2
OPTICAL
DIGITAL
CONNECTOR
SYSTEM
SIGNAL
GND
12
SYSTEM
CONNECTOR
L
R
SPEAKER SYSTEM
SPEAKER IMPEDANCE
4 16
CD
DVD/AUX
TUNER PHONO TAPE MD
AUX-2 TAPE MD
PB
REC
INPUTS
L
R
L
R
1
3
2
4
4

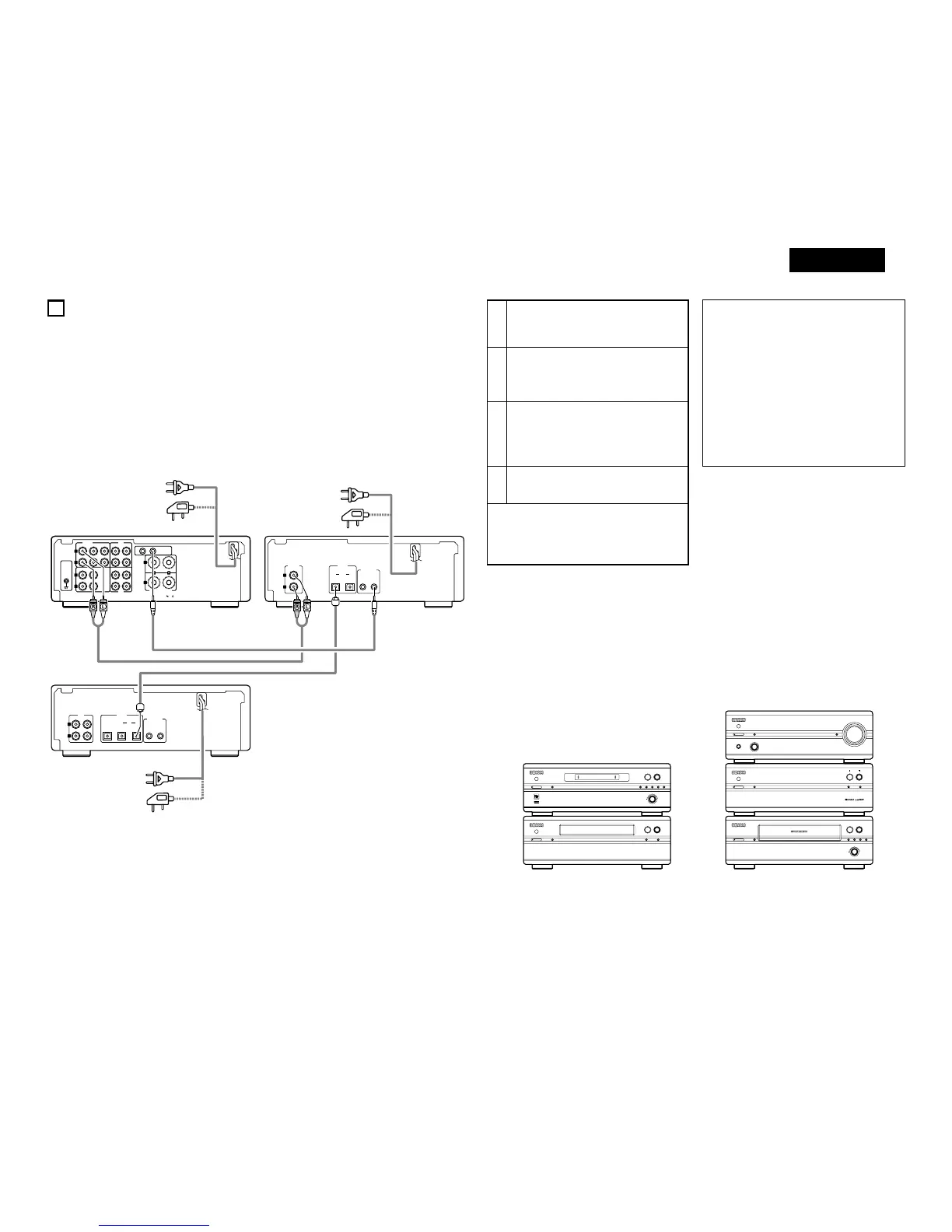

ANSCHLÜSSE
Anschluss an die 201SA-Serie
2 Wenn ein Anschluss an einen anderen Verstärker als den Hauptvorverstärker der 201SA-Serie erfolgt, ist kein
Anschluss 2 erforderlich. Beachten Sie, dass in diesem Fall keine der Systemfunktionen (autom. Stromeinschaltung,
usw.) arbeitet.
Systemfunktionen wie die autom. Einschaltung können nur aktiviert werden, wenn Stereo-Audiokabel und
Systemkabel zwischen allen Systemkomponenten angeschlossen werden. Vergewissern Sie sich, dass alle
Anschlusskabel zwischen den Einheiten fest angeschlossen sind.
Wenn ein Systemkabel während des Betriebs abgezogen wird, kann eine Fehlfunktion auftreten. Ziehen Sie unbedingt
das Netzkabel ab, bevor Anschlussänderungen vorgenommen werden.
Installieren Sie die Komponenten so, dass die Ventilationsöffnungen am Hauptvorverstärker (PMA-201SA) nicht
blockiert werden.
1
Schließen Sie die LINE OUT-Buchsen des DCD-
201SA mittels des beiliegenden Stereoaudiokabels an
die CD-Eingangsbuchsen des Hauptvorverstärkers an.
2
4
Schließen Sie die SYSTEM CONNECTOR-Buchse (1
oder 2) des CDC-201SA mittels des beiliegenden
Systemkabels an die SYSTEM CONNECTOR-Buchse
(1 oder 2) der anderen Komponenten an.
Stecken Sie das Netzkabel in die
Netzsteckdose.
Der DCD-201SA kann auch verwendet werden,
wenn er an einen anderen Hauptvorverstärker als
den der 201SA-Serie angeschlossen wird. In
diesem Fall arbeitet keine der Systemfunktionen
(autom. Einschaltung, usw.).
Stellen Sie keine andere Komponente direkt auf den
Hauptvorverstärker (PMA-201SA).
Stapeln Sie aus Stabilitätsgründen nicht mehr als drei
Komponenten übereinander.
HINWEISE:
Schließen Sie das Netzkabel erst dann an, wenn alle
Anschlüsse vorgenommen wurden.
Vergewissern Sie sich, dass der linke und rechte
Kanal richtig angeschlossen ist (links mit links,
rechts mit rechts).
Stecken Sie die Stecker fest ein. Unvollständige
Anschlüsse erzeugen Rauschen.
Beachten Sie, dass das Zusammenbinden von
Stiftsteckerkabeln mit Netzkabeln neben einem
Leistungstransformator Brummen oder Rauschen
erzeugt.
Warten Sie nach Abziehen des Netzkabels
mindestens 5 Sekunden, bevor Sie es wieder
einstecken.
Empfohlene Systeminstallation
Installieren Sie die 201SA-Serie wie unten beschrieben,
um Leistung und Stabilität zu gewährleisten.
3
Schließen Sie den optischen Digitalausgangsanschluss
(DIGITAL OPTICAL OUT 1 oder 2) des CDC-201SA
mittels der optischen Anschlusskabel an den
Digitaleingangsanschluss (DIGITAL OPTICAL IN 1 oder
2) des MD-Recorders an.
Netzkabel
(für Modelle für
Großbritannien)
Netzstecker
AC 230V, 50 Hz
(In eine Netzsteckdose einstecken)
Netzkabel
(für Modelle für Großbritannien)
Netzstecker
AC 230V, 50 Hz
(In eine Netzsteckdose einstecken)
Netzkabel
(für Modelle für
Großbritannien)
Netzstecker
AC 230V, 50 Hz
(In eine Netzsteckdose einstecken)
PHONES FUNCTION
VOLUME
SOURCE DIRECT
MODEON / STANDBY ¡OFF
INTEGRATED AMPLIFIER PMA-201SA
1 3 2
5
ON / STANDBY
C
8/67/9
TRACK
INDEX
TIME
M
S
COMPACT DISC PLAYER DCD-201SA
TIMERON / STANDBY
BAND / RDS
PRESET / TUNING
MEMORY / SET
DOWN UP
CH
MHz
TUNED STEREO AUTO
AM-FM STEREO TUNER TU-201SA
ON / STANDBY
1 3 2
5
CD SRSINPUT
MEMO REC /
CHARACTER
EDIT MULTI REC
REC LEVEL / ENTER
8
9
+
MINIDISC RECORDER DMD-201SA
POWER LOADING MECHANISM
ON / STANDBY
12
5
-60 -40 -30 -20 -12 -6 -2 0
L
dB
R
3
DOLBY NR B
DOLBY
NR
REVERSE
/ RESET
CD SRS
REC LEVEL /
0 1
8
6
9
7
+
STEREO CASSETTE TAPE DECK DRR-201SA
4 REC
/ REC MUTE
PMA-201SA
DMD-201SA
DCD-201SA
TU-201SA
DRR-201SA
Hauptvorverstärker
PMA-201SA
MD-Recorders
DMD-201SA
CD-Spielers
DCD-201SA
