4
CONEXIONES

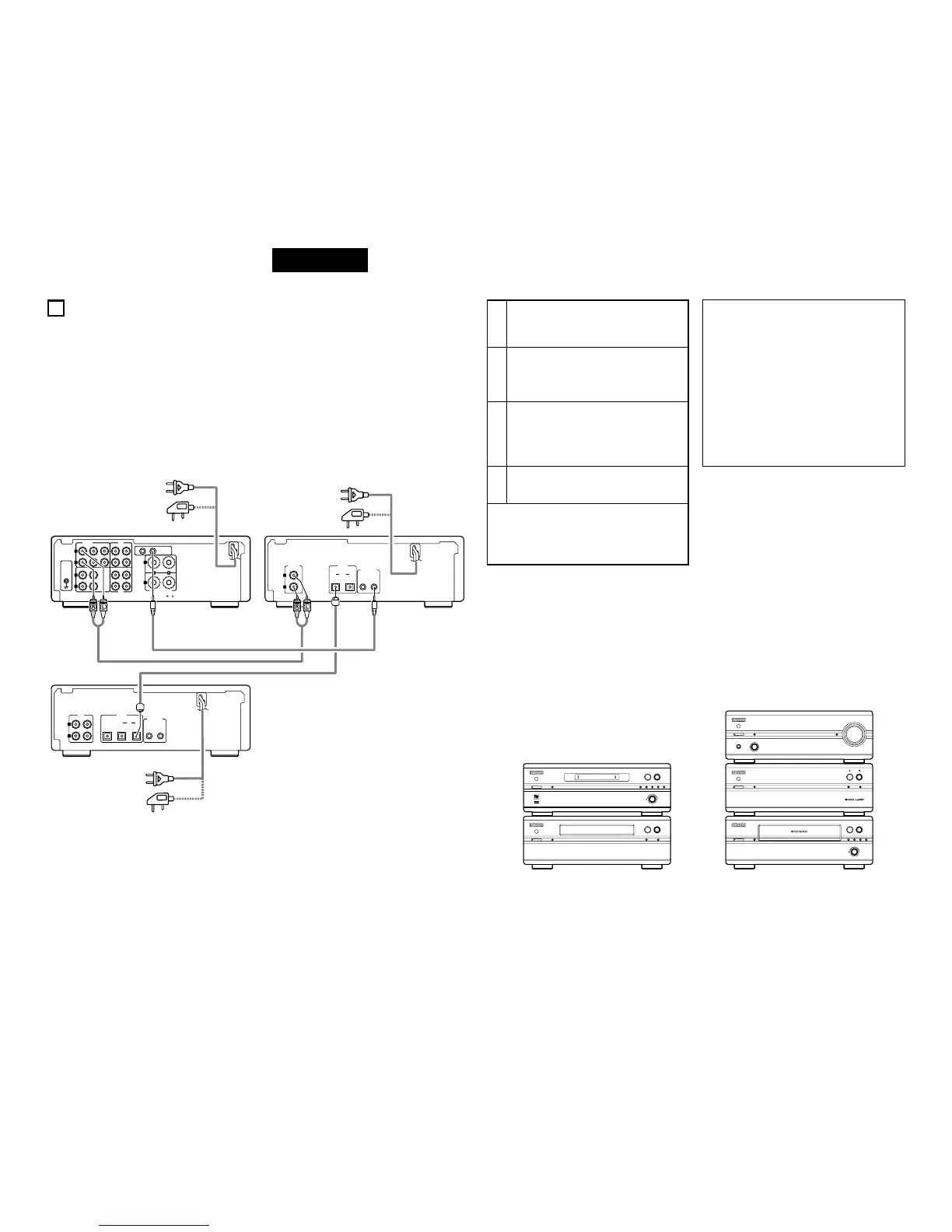

Conexión a la serie 201SA
2 Cuando lo conecte a un amplificador principal que no sea de la serie 201SA, no es necesario hacer la conexión 2.
Tenga en cuenta que en ese caso no funcionarán ninguna de las funciones del sistema (encendido automático, etc.).
• Las operaciones del sistema como la función de encendido automático sólo puede utilizarse si todos los cables de
sonido estéreo y los cables del sistema están conectados entre todos los componentes del aparato. Asegúrese de
conectar todos los cables de conexión entre todas las unidades.
• Desconectar un cable del sistema durante el funcionamiento podría ocasionar una avería. Asegúrese de desenchufar el
cable de alimentación antes de cambiar las conexiones.
• Instale los componentes de tal manera que los agujeros de ventilación del amplificador principal (PMA-201SA) no
estén obstruidos.
1
Conecte las clavijas DCD-201SA LINE OUT a las
clavijas de entrada del amplificador principal de CDs
haciendo uso del cable de sonido estéreo incluido.
2
4
Conecte la clavija SYSTEM CONNECTOR CDC-201SA
(1 o 2) a la clavija SYSTEM CONNECTOR (1 o 2) de
uno de los otros componentes utilizando el cable del
sistema.
Enchufe el cable de alimentación a una toma de
corriente.
✽ El DCD-201SA puede utilizarse conectado a otro
amplificador principal que no sea de la serie 201SA.
En ese caso, no funcionará ninguna de las
funciones de sistema (encendido automático, etc.).
• No coloque otro componente directamente sobre el
amplificador principal (PMA-201SA).
• Para lograr estabilidad, no apile nunca más de tres
componentes colocando uno sobre otro.
NOTAS:
• No conecte el cable de CA hasta haber completado
todas las demás conexiones.
• Asegúrese de conectar correctamente los canales
izquierdo y derecho (izquierdo con izquierdo,
derecho con derecho).
• Inserte las clavijas de forma segura. Las conexiones
incompletas pueden generar ruido.
• Tenga presente que atar los cables con clavijas de
espiga a los cables de CA o situarlos cerca de un
transformador de potencia generará zumbido u otros
ruidos.
• Después de desenchufar el cable de alimentación,
espere al menos 5 segundos antes de volverlo a
enchufar.
Instalación del aparato recomendada
• Para garantizar una buena prestación y estabilidad,
instale la serie 201SA tal y como se describe a
continuación.
3
Conecte la terminal de salida óptica digital CDC-201SA
(DIGITAL OPTICAL OUT 1 o 2) a la terminal de entrada
digital (DIGITAL OPTICAL IN 1 o 2) de la grabadora de
MD utilizando los cables de conexión óptica.
Cable de alimentación
(para el modelo del R.U.)
Enchufe de corriente
SA 230V, 50 Hz
(Enchufe a una toma de alimentación)
Cable de alimentación
(para el modelo del R.U.)
Enchufe de corriente
SA 230V, 50 Hz
(Enchufe a una toma de alimentación)
Cable de alimentación
(para el modelo del
R.U.)
Enchufe de corriente
SA 230V, 50 Hz
(Enchufe a una toma de
alimentación)
