16
RCD-CX1
LOADERPANELの位置調整
この調整は、ローダーパネルの周囲の隙間（上、下、左、
右）が不均一なときの修理の場合と、修理の際に取り外し
たメカを再び取り付ける場合におこなってください。
<準備>
･ まず、電源を ONにし、TRAYの OPEN/CLOTHを１回お
こない、電源を OFFにする。
･ 現状のそれぞれの隙間を確認します。
･ 8U-210025SWPOWERUNIT、SHIELDBRACKETを外す。
･ メカを固定しているネジ４本を外す。
AJUSTING THE POSITION OF THE
LOADER PANEL
Perform this adjustment when repairing for uneven gaps
around the loader panel (top, bottom, left and right) and when
remounting mechanisms removed when making repairs.
<Preparations>
• First turn on the power, open and close the tray once,
then turn the power off.
• Check the various actual gaps.
• Remove the 8U-210025 SW power unit and shield
bracket.

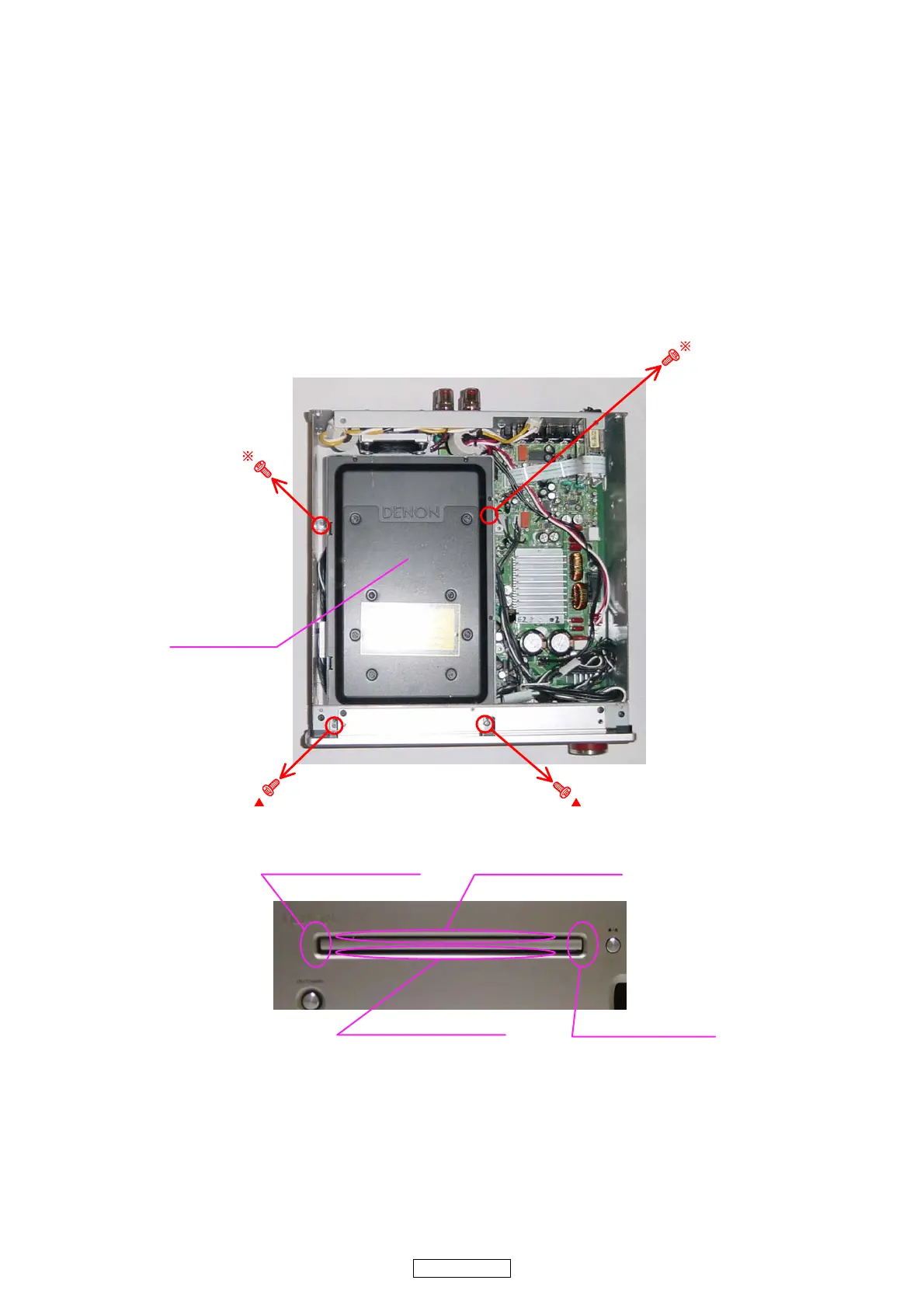

• Remove the four screws fixing the mechanism in place.
メカ
Mechanism
左の隙間
右の隙間
上の隙間
下の隙間
Ajusting the left gaps
Ajusting the top gaps
To Next Page
