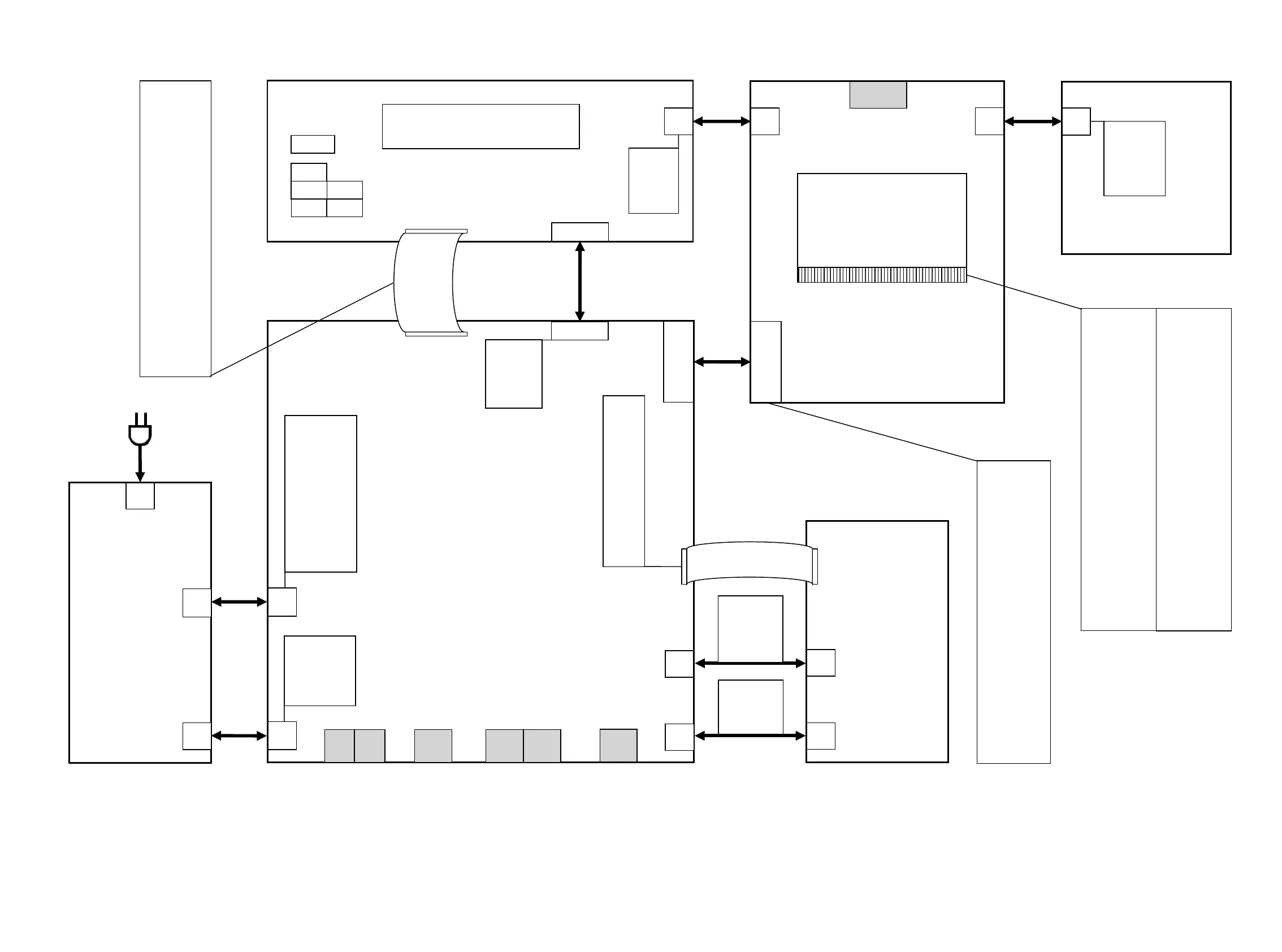

WIRING DIAGRAM
RCD-N8 Wiring Diagram
DISPLAY B'D
30pin FPC for OLED (MXS4035A)
MAIN B'D
SYSTEM uCOM/CD DSP/CODEC/
PWM processor/D-AMP/Speaker terminal/
HP AMP/SUB Woofer AMP
6P
15P
01. +3.3_D1
02. +16V_OLED
03. D6
04. +16_OLED
05. D4
06. GND_D
07. D2
08. GND_D
09. D0
10. +3.3_CPU
11. EL_R/W,WR
12. REMOTE
13. EL_CS
14. D7
15. H/P_DET
16. D5
17. AUX_DET
18. D3
19. KEY3
20. D1
21. KEY2
22. EL_E,RD
23. KEY1
24. GND_D
25. LED_WT
26. EL_D/C
27. LED_RED
iPod DOCK B'D
01. GND_D
02. -DATA
03. +DATA
04. GND_D
05. VBUS
01. VBUS
02. GND_D
03. +DATA
04. -DATA
05. GND_D
06. IPOD_DET
OPT
IN
7P
CD Mecha Unit
6P
6P
16pin FFC
01. VC
02. VCC
03. E
04. D
05. A
06. B
07. C
08. F
09. GND
10. LD
11. VR
12. MO
13. FO+
14. TR+
01. INSW
02. GND_DRV
03. SLED-
04. SLED+
05. SP-
06. SP+
01. CL_SW
02. GND_DRV
03. OP_SW
04. LOAD-
05. LOAD+
6P
01. AUX_R
02. GND_A
03. AUX_L
04. GND_A
05. H/P_R
06. GND_A
29P
BtoB
01. GND_D
02. GND_D
03. NET3.3V
04. RXD0
05. NET3.3V
06. TXD0
07. GND_D
08. GND_D
09. NET1.9V
10. NET1.2V
11. NET1.9V
12. NET1.2V
13. GND_D
14. GND_D
15. NWAIT
16. RXD1
17. NCS2
18. TXD1
19. NRESET_MOD
20. GND_D
21. 3V3RTC
22. AV2CTRL1
23. GND_D
24. AV2CTRL0
25. SPI_DIN
26. AV2CLK
27. SPI_DOUT
28. AV2DATA2
33. GPIO17
34. AV4DATA0
35. GND_D
36. GND_D
37. GPIO11
38. USB_DN
39. AV3CTRL1
40. USB_DP
41. AV3CTRL0
42. USBVBUSDRV
43. GND_D
44. USB_VBUS
45. PDOUT1
46. GND_D
47. PDOUT0
48. GPIO09
49. VCO0
50. GPIO08
51. GND_D
52. GND_D
53.
ETH_LED_SPEED
54. ETH_LED_ACT
55. MIITXCLK
56. GPIO10
57. ETH_RXN
58. ETH_RXP
59. ETH_TXN
SMPS B'D
6P
15P
2P
29pin
WiFi
01. +5V_VBUS
02. +5V_VBUS
03. GND_D
04. GND_D
05. +5V_NET
06. +5V_NET
07. GND_D
08. GND_D
09. VBUS_CONT2
10. VBUS_CONT1
11. /B1/B2
12. USB_OE
13. IPOD_DET
14. E_P_CONT
15. E_RESET
16. /E_SPICS
17. E_SPICLK
18. E_SPIMIEO
19. E_SPIMOEI
20. E_TXDMIEO
21. E_RXDMOEI
22. E_REQ
23. ACC_MODEF
24. CX870_SPDIF
25. GND_D
26. VBUS_FLUG2
27. VBUS_FLUG1
Button
AUX1
IN
AUX2
IN
SPK
ch.L
SPK
ch.R
SW
OUT
5P
5P
7P
NETWORK CPU B'D
7P
Ether
Connector
CX870 module
64pin Connector
29P
BtoB
6P
01. +12V_D
02.
SUB_POWER_CONT
03. +12V_A
04. GND_A
05. -12V_A
06. GND_A
07. +18V_OLED
08. GND_D
09. +5V_SMPS1
10. +5V_NET
11. +5V_SMPS2
12. +5V_SMPS2
13. GND_D
14. GND_D
01. +29V
02. +29V
03. +29V
04. GND_AD
05. GND_AD
06. GND_AD
7P
USB
LED
IR
AUX H/P
