Denzel DCM-125 - Бетонна Диаграма

27
БЕТОНОБЪРКАЧКА
BG

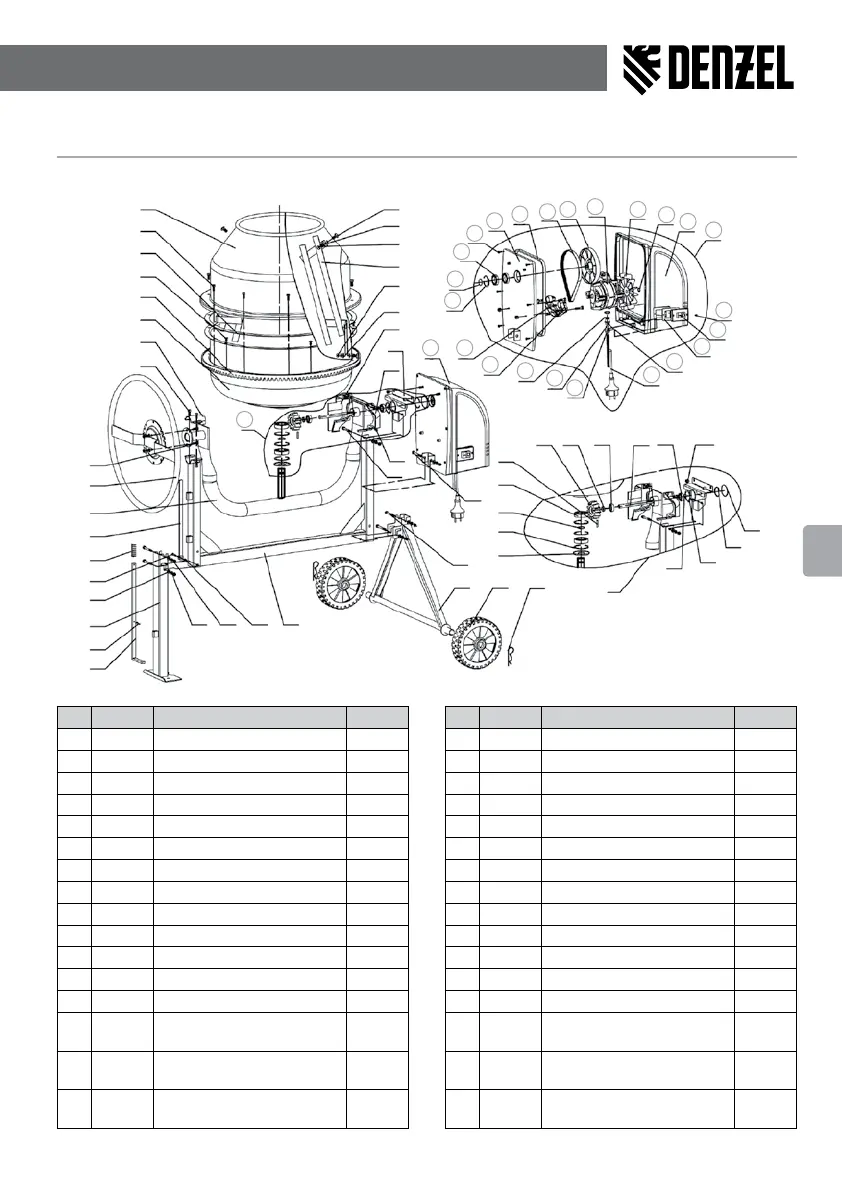

БЕТОННА ДИАГРАМА
1
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18 19
20 21
22
22
35
36
37
26
27
28
29
3031313334 32
38
39
A
53
69
68
67
66
65
64
63
62
61
70
23 24
25
4
3
2
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
26
60
B
B
A
№ Размер Наименование Кол-во № Размер Наименование Кол-во
1 Горна част на барабана 1 33 14×1,5 Регулираща шайба 14×1,5 3
2 М8×16 Болт М8×16 10 34 Водещо зъбно колело 1
3 Гумено уплътнение 1 35 6×30 Щифт 6×30 1
4 М8×12 Болт М8×12 5 36 6202 Лагер 6202 2
5 Венец 1 37 30 Защитен пръстен Ø 30 1
6 Долна част на барабана 1 38 62 Защитен пръстен Ø 62 3
7 U-образна планка 1 39 Шайба 1
8 М8×20 Болт М8×20 2 40 3,5×16 Самонарезен винт 3,5×16 2
М8 Плоска шайба М8 2 41 Изключвател 1
М8 Пружинна шайба М8 2 42 Уплътнение 1
М8 Гайка М8 2 43 Защита от напрежение 1
9 Кормило 1 44 Захранващ кабел 1
10 Траверса на барабана 1 45 Блок на електрозащитата 1
11
Удължител на заключвателя
на барабана
1 46
Уплътнение на блока за елек-
трозащита
1
12 Пружина 1 47
Гайка на блока за електро-
защита
1
13 М6×25 Болт М6×25 1 48
Планка за закрепване на
двигателя
1
