28
БЕТОНОБЪРКАЧКА
BG
Размер Наименование Кол-во Размер Наименование Кол-во
14 М8 Гайка М8 2 49 М8×30 Болт М8×30 3
15 Рама-подложна 1 50 47 Защитен пръстен Ø 47 1
16 4×20 Шплент 4×20 1 51 30 Защитен пръстен Ø 30 1
17
Лост за заключване на ба-
рабана
1 52 6906 Уплътнител 6906 2
18 М8 Пружинна шайба М8 2 53 4,8×16 Самонарезен винт 4,8×16 9
19 М8 Гайка М8 2 54 Пластина 1
20 М6 Гайка М6 1 55 Уплътнение 1
21 Рама 1 56 Ремък 1
22 М8×70 Болт М8×70 3 57 Шайба 1
М8 Плоска шайба М8 3 58 Мотор 1
М8 Пружинна шайба М8 3 59 Вентилатор 1
М8 Гайка М8 3 60 Кутия на двигателя 1
23 Рама с ос за колела 1 61 М10×20 Болт М10×20 4
24 Колело 2 62 М10 Гумена шайба М10 4
25 R4×90 Шплент пружинен R4×90 2 63 М10 Пружинна шайба М10 4
26 М6 Плоска шайба М6 2 64 Лопатки 2
27 42 Защитен пръстен Ø 42 1 65 М10 Гайка М10 4
28 42 Защитен пръстен Ø 42 1 66 М10 Плоска шайба М10 4
29 42 Пръстен Ø 42 1 67 Зъбно колело голямо 1
30 М8 Гайка М8 2 68 Крепеж за вала 1
31 6202 Уплътнител 6202 2 69 Зъбно колело малко 1
32 Задвижващ вал 1 70 М8×65 Болт М8×65 1

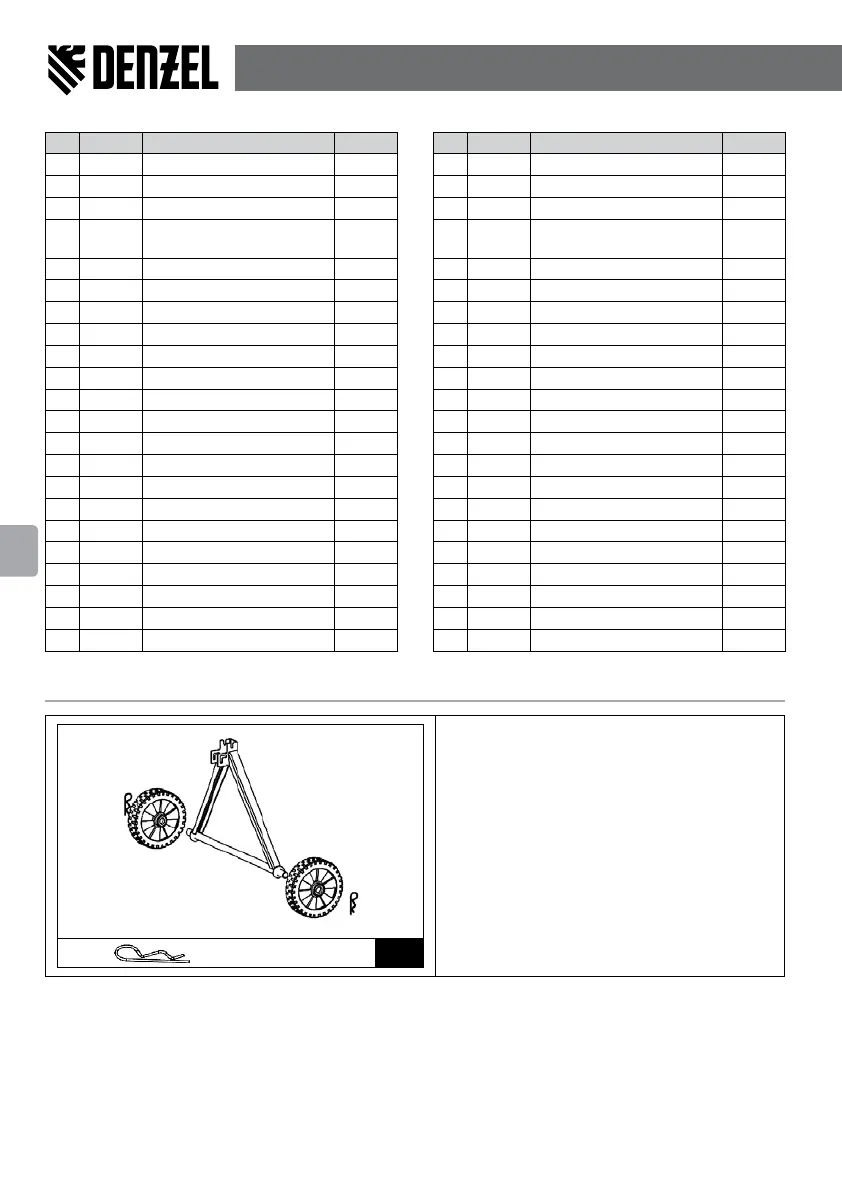

СГЛОБЯВАНЕ
×2 A
Използвайте комплекта за монтаж с буквата "A".
Монтирайте колелата върху оста, като ги
обезопасите с пружинни щифтове.
