29
БЕТОНОБЪРКАЧКА
BG
×1 B
M8×70 ×2
M6×25 ×1
×1

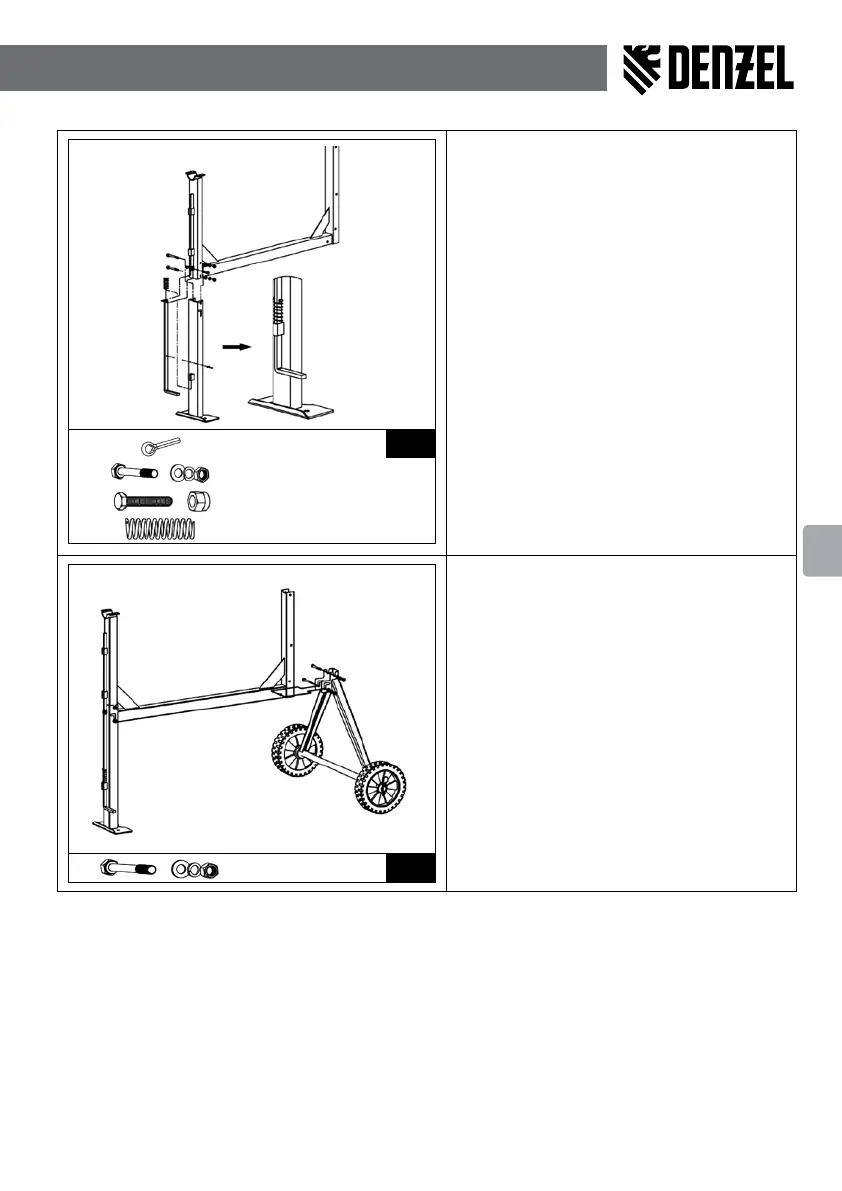

Използвайте монтажния комплект с буквата "B".
Сглобете рамата в следния ред:
•
свържете подложната рама (11) с рамата (8);
•
вкарайте болта M8x70 през отвора;
•
от другата страна на болта M8x70, монтирайте
в следната последователност: плоска шайба M8,
пружинна шайба M8 и гайката M8;
•
затегнете гайката с гаечен ключ;
•
направете същите операции за втория болт
M8x70.
Сглобете лоста за заключване на барабана с
основната рама в следния ред:
•
прекарайте заключващия лост през пантите на
подложната рама
•
прекарайте пружината през заключващия лост
към подложната рама (както е показано на
фигурата);
•
притискайки пружината към пантата, монтирайте
щифта през дупката в заключващия лост
и разделете краищата му;
•
съединете фиксиращия лост с удължителя;
•
поставете болт М6х25 през отвора;
•
от другата страна затегнете с гайка М6 .
M8×70 ×2 C
Използвайте комплекта крепежи, отбелязан с
буквата «С».
Сглобете рамата с оста за колелата и основната
рама в следната последователност:
•
свържете рамата (8) с рамата за колелата (10);
•
поставете болт М8х70 през отвора;
•
от другата страна на болта М8х70 поставете
последователно: плоска шайба М8, пружинна
шайба М8 и гайка М8;
•
затегнете гайката с помощта на ключа;
•
направете същото и с втория болт М8х70.
