BETONIERA
RO
Nr. Standard Denumire Cantitate Nr. Standard Denumire Cantitate
11
Prelungitorul mînerului de
xare a tamburului
1 46
Căptuşeala corpului
protecţiei anti-tensiune
1
12 Arc 1 47
Piuliţa corpului protecţiei
anti-tensiune
1
13 М6×25 Bolt М6
×25 1 48 Suport de montare motor 1
14 М8 Piuliţă М8 2 49 М8×30 Bolt М8
×30 3
15 Ramă suport 1 50 47 Inel de blocare Ø 47 1
16 4×20 Splint 4
×20 1 51 30 Inel de blocare Ø 30 1
17 Mîner de xare a tamburului 1 52 6906 Rulment 6906 2
18 М8 Şaibă cu arc М8 2 53 4,8×16 Şurub cu autoletare 4,8
×16 9
19 М8 Piuliţă М8 2 54 Placă 1
20 М6 Piuliţă М6 1 55 Căptuşeală 1
21 Rama 1 56 Curea 1
22 М8×70 Bolt М8
×70 3 57 Scripete 1
М8 Şaibă obişnuită М8 3 58 Motor 1
М8 Şaibă cu arc М8 3 59 Ventilator 1
М8 Piuliţă М8 3 60 Teacă motor 1
23 Ramă cu osie pentru roţi 1 61 М10×20 Bolt М10
×20 4
24 Roată 2 62 М10 Şaibă de cauciuc М10 4
25 R4×90 Splint cu arc R4
×90 2 63 М10 Şaibă cu arc М10 4
26 М6 Şaibă obişnuită М6 2 64 Pală 2
27 42 Inel de blocare Ø 42 1 65 М10 Piuliţă М10 4
28 42 Inel de blocare Ø 42 1 66 М10 Şaibă obişnuită М10 4
29 42 Inel Ø 42 1 67 Siguranţă mare pentru pinion 1
30 М8 Piuliţă М8 2 68 Fixare arbore 1
31 6202 Rulment 6202 2 69 Siguranţă mică pentru pinion 1
32 Arbore cotit 1 70 М8×65 Bolt М8
×65 1

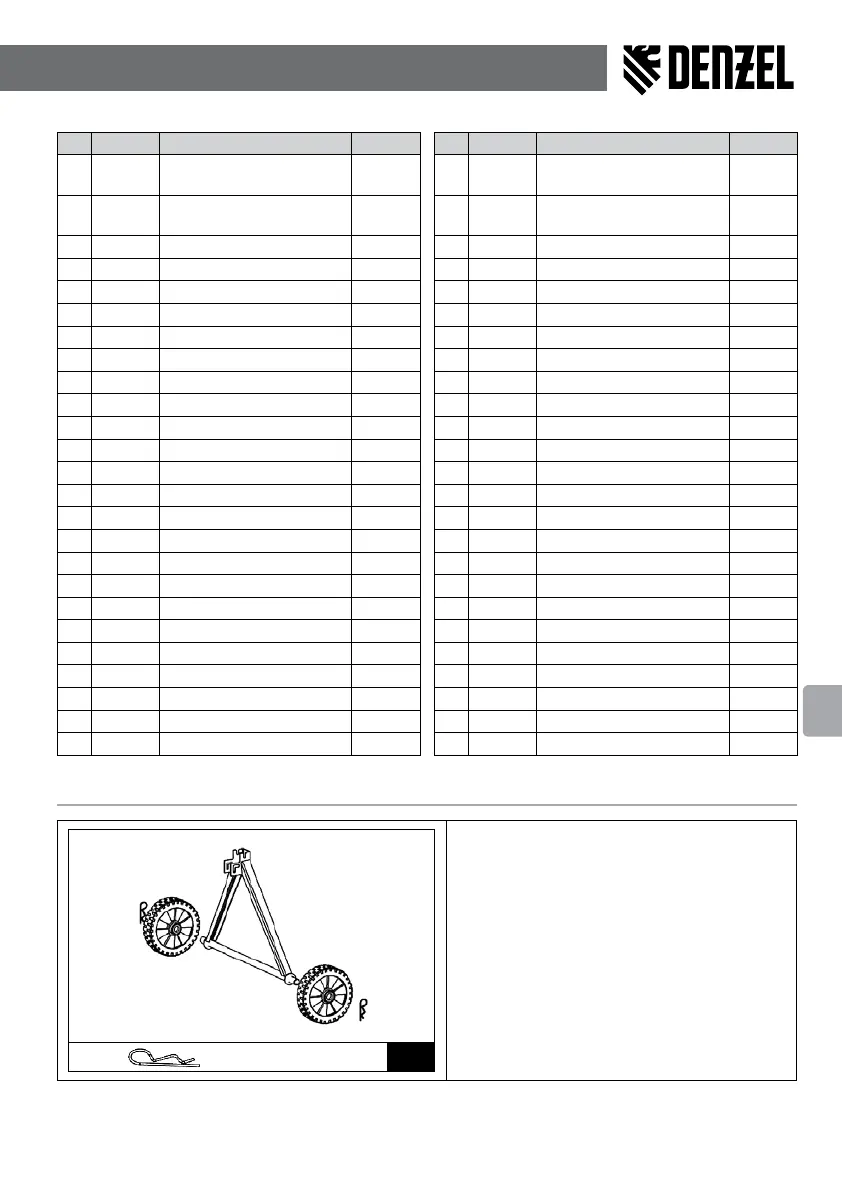

ORDINEA ASAMBLĂRII
×2 A
Utilizați kit-ul de xare “A”.
Puneți roțile pe axă, xându-le cu cîte un splint cu arc.
