BETONIERA
RO
×1 B
M8×70 ×2
M6×25 ×1
×1

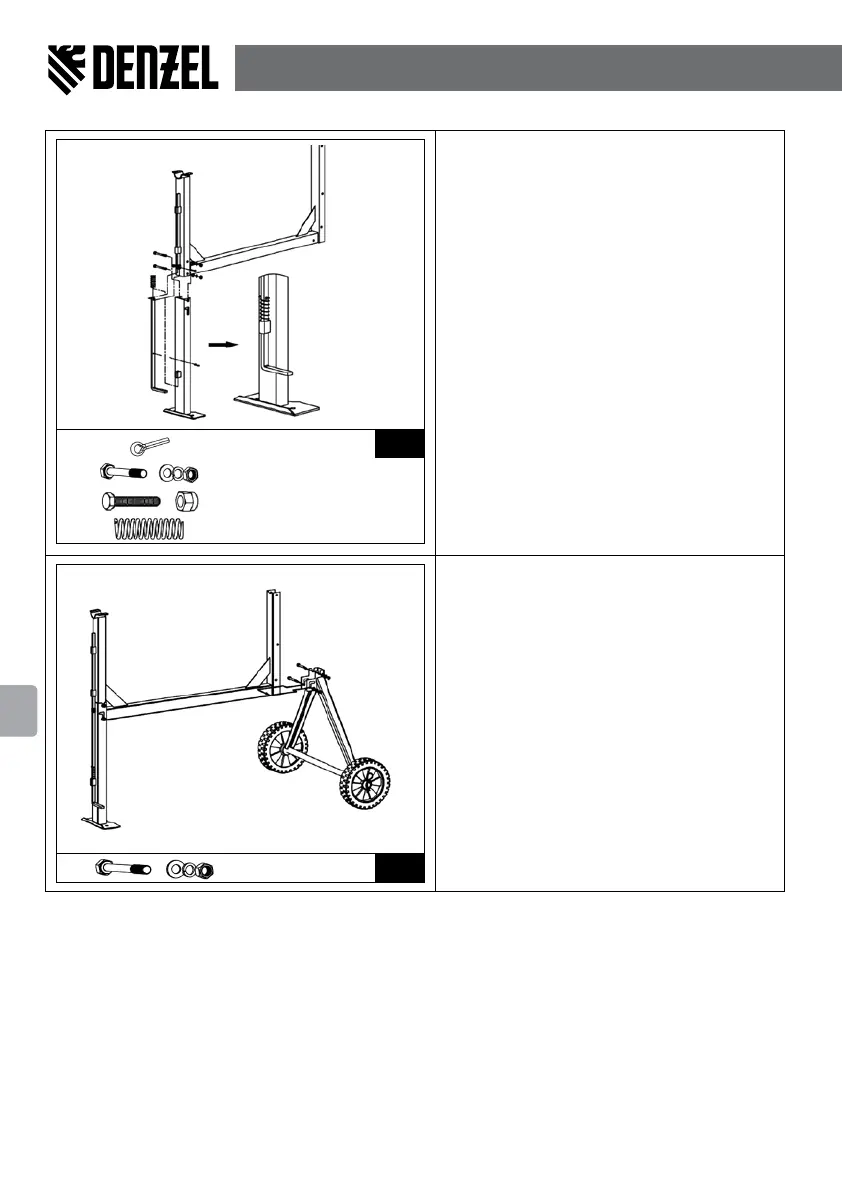

Utilizați kit-ul de atașare cu litera “B”.
Asamblați cadrul în următoarea ordine:
•
conectați suportul cadru (11) cu cadrul (8);
•
introduceți șurubul M8x70 prin gaură.
•
pe cealaltă parte, instalați pe șurubul M8x70 în
următoarea secvență: şaiba obişnuită M8, şaiba cu
arc M8 și piulița M8;
•
strângeți piulița cu cheia.
•
efectuați aceleași operații pentru al doilea șurub
M8x70.
Asamblați maneta de înclinare a tamburului pe cadrul
suportului în următoarea ordine:
•
treceți maneta de xare prin bucla de pe cadrul
suport;
•
treceți arcul prin maneta de xare la bucla de pe
cadrul suport (după cum se arată în desen);
•
prin apăsarea arcului pe buclă, plasați atela printr-o
gaură în maneta de xare și decuplați capetele sale;
•
conectați maneta de xare cu prelungitorul.
•
introduceți șurubul M6x25 prin gaură;
•
de cealaltă parte a șurubului, așezați piulița M6 și
strângeți-o
M8×70 ×2 C
Utilizați kitul de xare cu litera “C”.
Asamblați rama cu cadrul cu osie pentru roţi în
următoarea ordine:
•
conectați cadrul (8) cu cadrul cu osia roții (10);
•
introduceți șurubul M8x70 prin gaură.
•
pe cealaltă parte, instalați pe șurubul M8x70 în
următoarea secvență: şaiba obișnuităi M8, şaiba cu
arc M8 și piulița M8;
•
strângeți piulița cu cheia.
•
efectuați aceleași operații pentru cel de-al doilea
șurub M8x70.
