48
BETONIARKA
PL

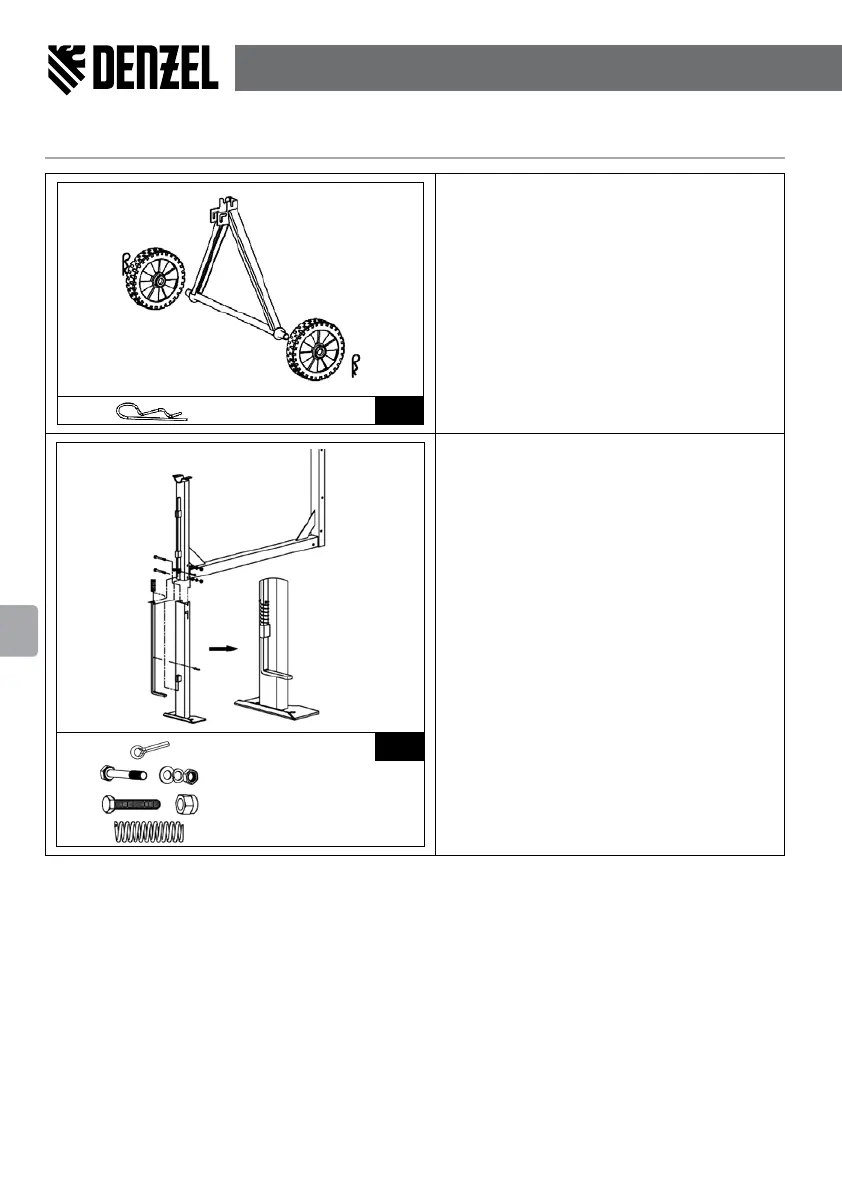

MONTAŻ
×2 A
Użyj zestawu montażowego z literą „A”.
Załóż koła na oś, przymocuj je zawleczkami
sprężynowymi.
×1 B
M8×70 ×2
M6×25 ×1
×1
Użyj zestawu montażowego z literą „B”.
Zmontuj ramę w następującej kolejności:
•
połącz ramę stojaka (11) z ramą (8);
•
włóż śrubę M8x70 przez otwór;
•
po drugiej stronie śruby M8x70 zamontuj w
następującej kolejności: podkładka zwykła M8,
podkładka sprężysta M8 i nakrętka M8;
•
dokręć nakrętkę kluczem;
•
wykonaj te same operacje dla drugiej śruby M8x70.
Zamontuj dźwignię blokady odchylania bębna z ramą
podstawy w następującej kolejności:
•
przełóż dźwignię blokującą przez pętlę na ramie
stojaka;
•
przełóż sprężynę przez dźwignię blokującą do
zawia su na ramie podającej (jak pokazano na ry-
sunku);
•
dociskając sprężynę do pętli, włóż zawleczkę przez
otwór w dźwigni blokującej i rozluźnij jej końce;
•
połącz dźwignię blokującą z przedłużaczem;
•
włóż śrubę M6x25 przez otwór;
•
po drugiej stronie śruby załóż nakrętkę M6 i
dokręć ją.
