БЕТОНОБЪРКАЧКА
BG
M8×20 ×2 D
M8×65 ×1
Ø42 ×1
Използвайте комплекта крепежи с буква «D».

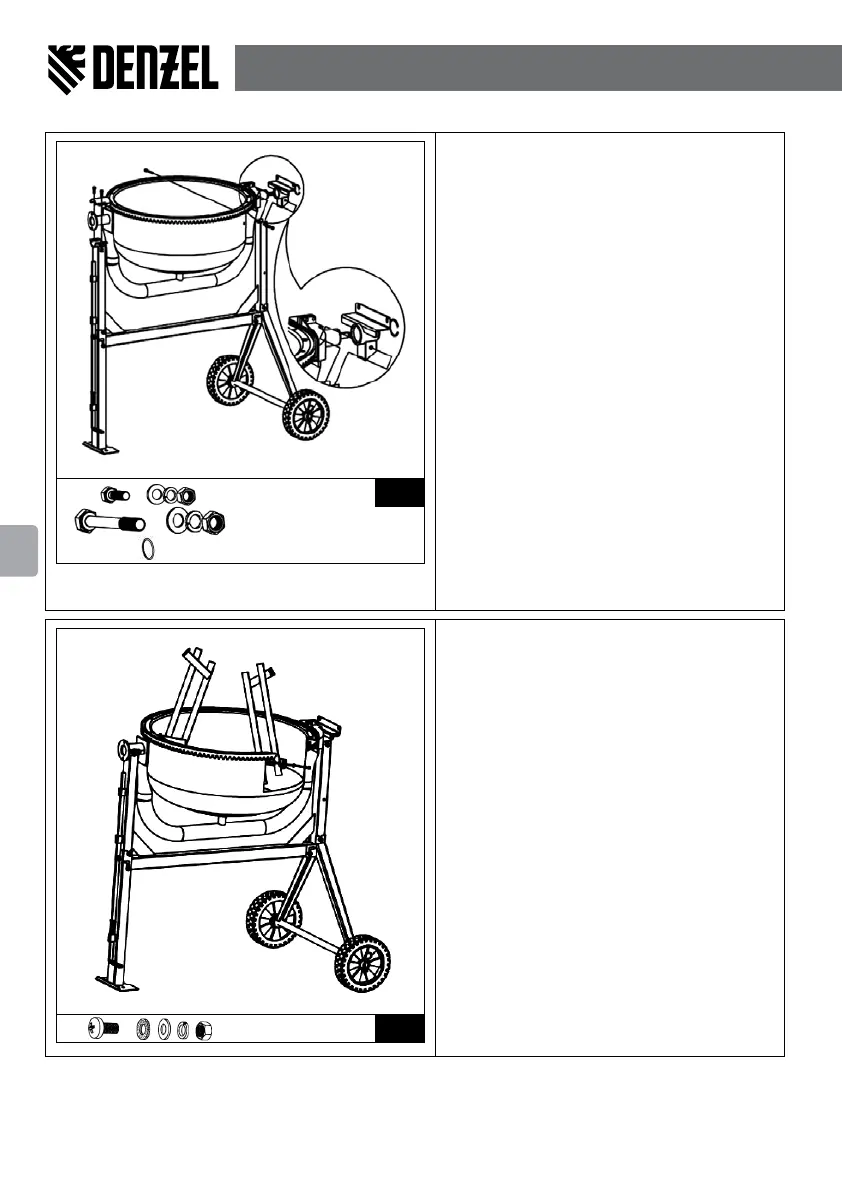

Съединете долната част на барабана (4) с рамата
(11) в следната последователност:
•
свържете планката за вала с вала от долната част
на барабана с пръстен Ø 42;
•
за монтиране на долната част на барабана към
рамата са нужни 2 души;
•
внимателно поставете долната част на барабана
върху рамата по такъв начин, че валът да остане
на задната опора(от лявата страна), а отворите
за крепежа на вала (отдясно) да съвпаднат
с отворите на рамата (как то е показано на
схемата);
•
поставете болт М8х65 през отворите за
присъединяване отдясно;
•
от другата страна на болта М8х70 монтирайте
в следната последователност: шайба плоска М8,
шайба пружинна М8 и гайка М8;
•
затегнете гайката с помощта на ключа;
•
монтирайте U-образната планка с помощта на
болтовете М8х20;
•
от другата страна на болта М8х20 монтирайте
в следната последователност: шайба плоска М8,
шайба пружинна М8 и гайк М8;
•
затегнете гайката с помощта на ключ.
M10×20 ×2 E
Използвайте крепежен комплект «Е».
Монтирайте лопатките (5) на долната част на
барабана (4) в следната последователност.
•
напаснете отворите на лопатките към отворите
в барабана;
•
поставете болт М10х20 в отвора;
•
от другата страна на болта М10х20 монтирайте
в следната последователност гумена шайба М10;
•
плоска шайба М10, пружинна шайба М10 и гайка
М10;
•
затегнете гайката с помощта на ключ.
