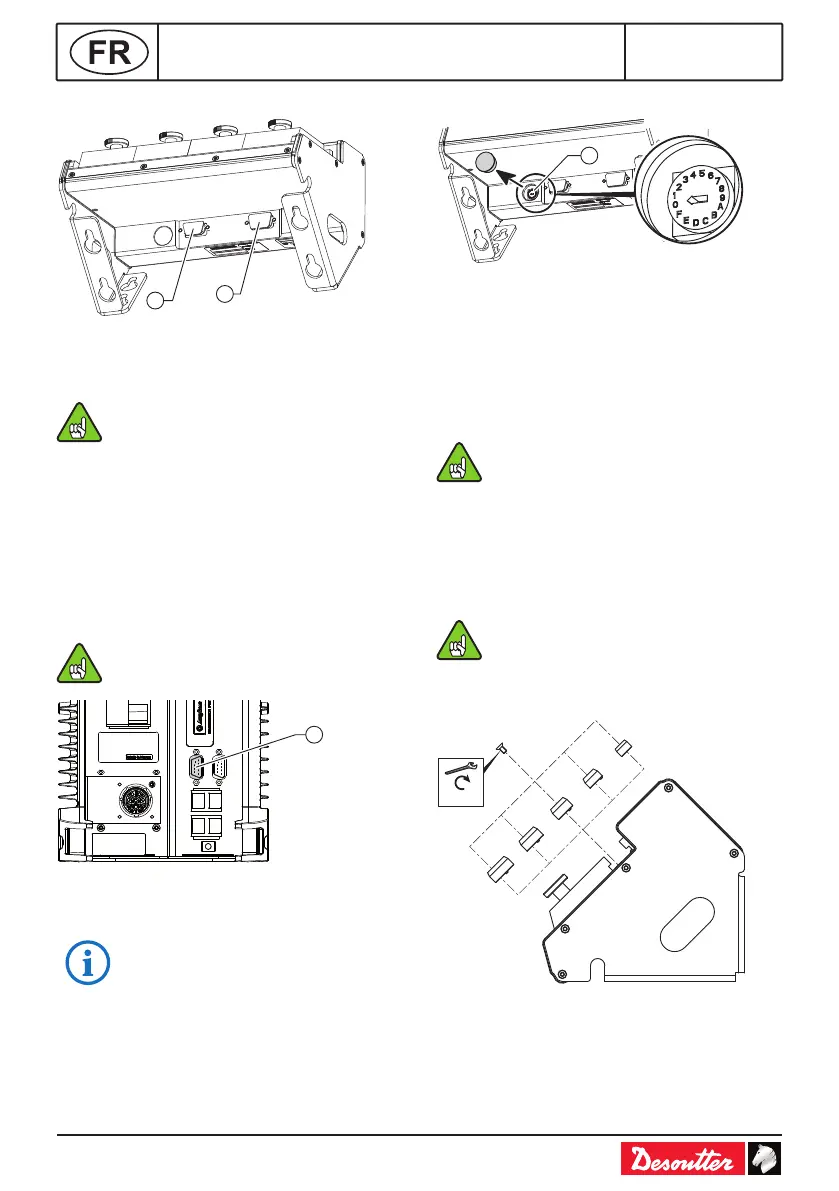

CONNEXION DU BOÎTIER
1
2
Légende
1 Bouchon de terminaison SubD 9-pt
2 Connexion du câble eBUS
● Mettez le bouchon de terminaison
lorsque:
- Le boîtier de sélection à douilles
est seul sur le réseau eBUS.
- Le boîtier de sélection à douilles
est le dernier accessoire sur le
réseau eBUS.
CONNEXION AU COFFRET
● Connectez le câble eBUS sur le panneau
arrière du coffret (voir ci-dessous).
24V-1A sont fournis par le coffret pour
alimenter le boîtier.
9
Légende
9 Port eBUS du coffret
Courant maxi. : 90 mA à 24 Vcc.
POSITION DU BOÎTIER
1
Légende
1 Roue codeuse
● Enlevez le capuchon de la roue codeuse.
● A l'aide d'un tournevis, sélectionnez la
position du boîtier sur le câble eBUS : (1-9
et A-F), 1 étant la première position, F la
dernière.
● Ne pas mettre l'accessoire en service
quand la roue de codage est sur "0"
● Remettez le capuchon sur la roue codeuse.
MONTAGE DES DOUILLES
Centrage interne de la douille
Ø tube ≤ Ø M de la douille.
● Sélectionnez un pion et xez-le en utilisant la
vis montée sur le boîtier.
M10
M12
M14
M16
M18
0.35 Nm
Guidage externe de la douille
● Sélectionnez le modèle de tube, faites glisser
la pièce de blocage pour le bloquer et serrez
à l'aide du bouton moleté ou de la vis +
rondelle livrés dans le colis.
