Desoutter CVI3 - Page 12

11/201612 / 72
6159931430
Issue no: 05
Series: -
T1
T2
T3
T4
T5
T6
2
1

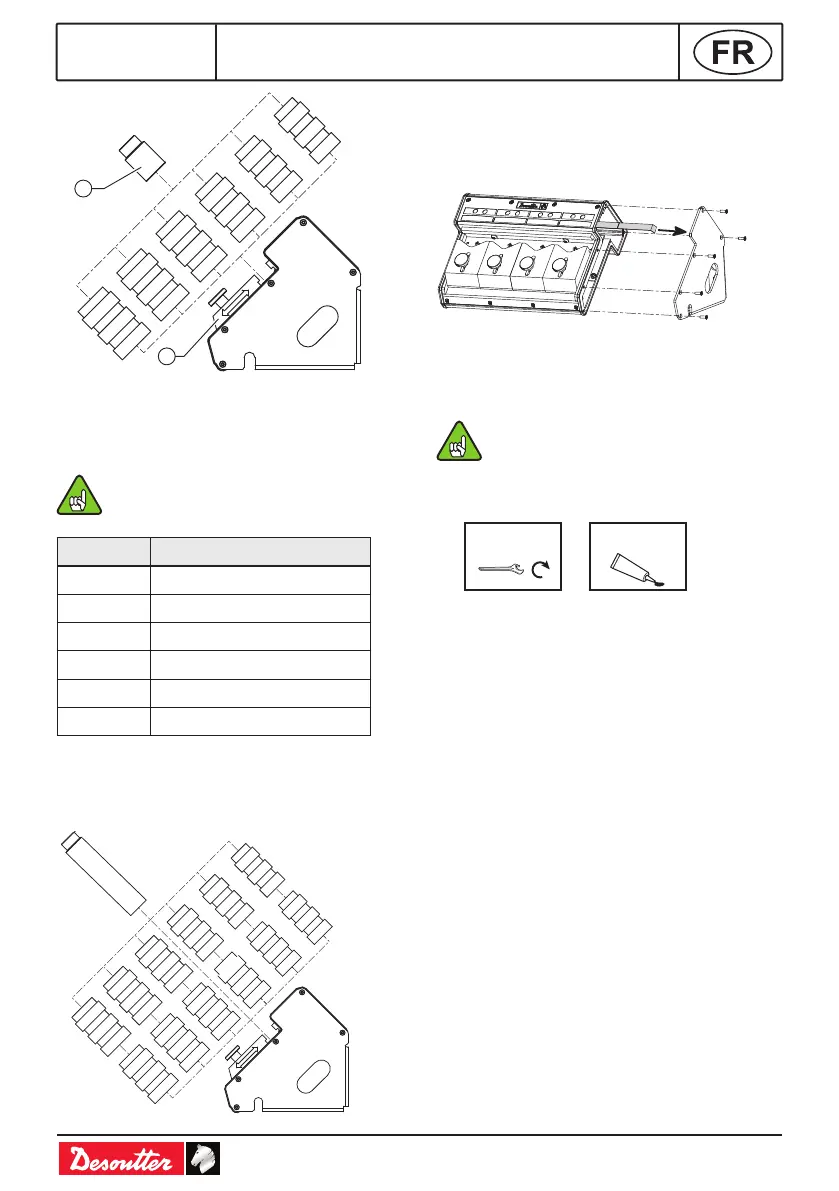

Légende
1 Douille
2 Pièce de blocage
Ø externe de la douille ≤ Ø tube.
Tube n° Ø interne du tube Ø (mm)
T1 15
T2 21
T3 24
T4 25
T5 27
T6 30
● Si la douille est trop courte, coupez les tubes.
● Si la douille est trop longue, vissez bout à
bout deux tubes similaires ou plus comme
illustré ci-dessous.
T1
T2
T3
T4
T5
T6
ÉTIQUETAGE
Démontage
● Dévissez les 5 vis sur le côté droit du boîtier
comme montré ci-dessous :
● Enlevez l'étiquette et écrivez le commentaire
avec un crayon à papier.
Remontage
Assurez-vous que le joint est
correctement positionné.
● Ajoutez de la colle et vissez les vis comme
indiqué ci-dessous :
1.5 N.m Loctite 243
PROGRAMMATION DU BOÎTIER
Le logiciel CVIPC/CVI CONFIG vous sera
nécessaire pour programmer le boîtier de
sélection à douilles.
● Reportez-vous au chapitre "E/S et
accessoires" du manuel utilisateur de CVIPC/
CVI CONFIG.
