MODULE EMBOUTS POUR VISSEUSES
Gamme d’embouts
HEX 4 à 8
TORX 25 à 40

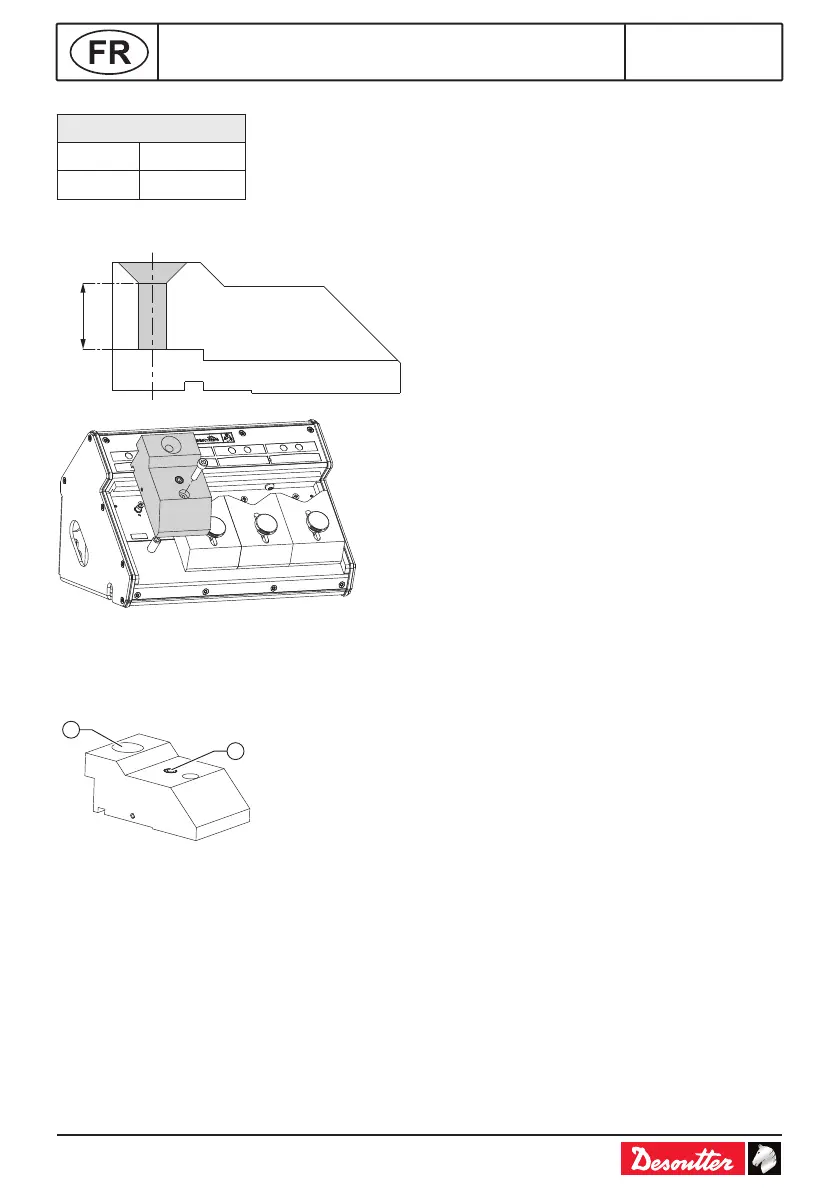

Montage
17.7 mm
● Enlevez la pièce en forme de V.
● Placez le module et xez-le en utilisant les
vis M5x20 livrées dans le colis.
Fonctionnement
2
1
Légende
1 Support de l'embout
2 Vis
● Insérez l'embout dans le support.
● Vissez la vis dans le sens des aiguilles d'une
montre pour un embout plus lourd et en sens
inverse pour un embout plus léger.
