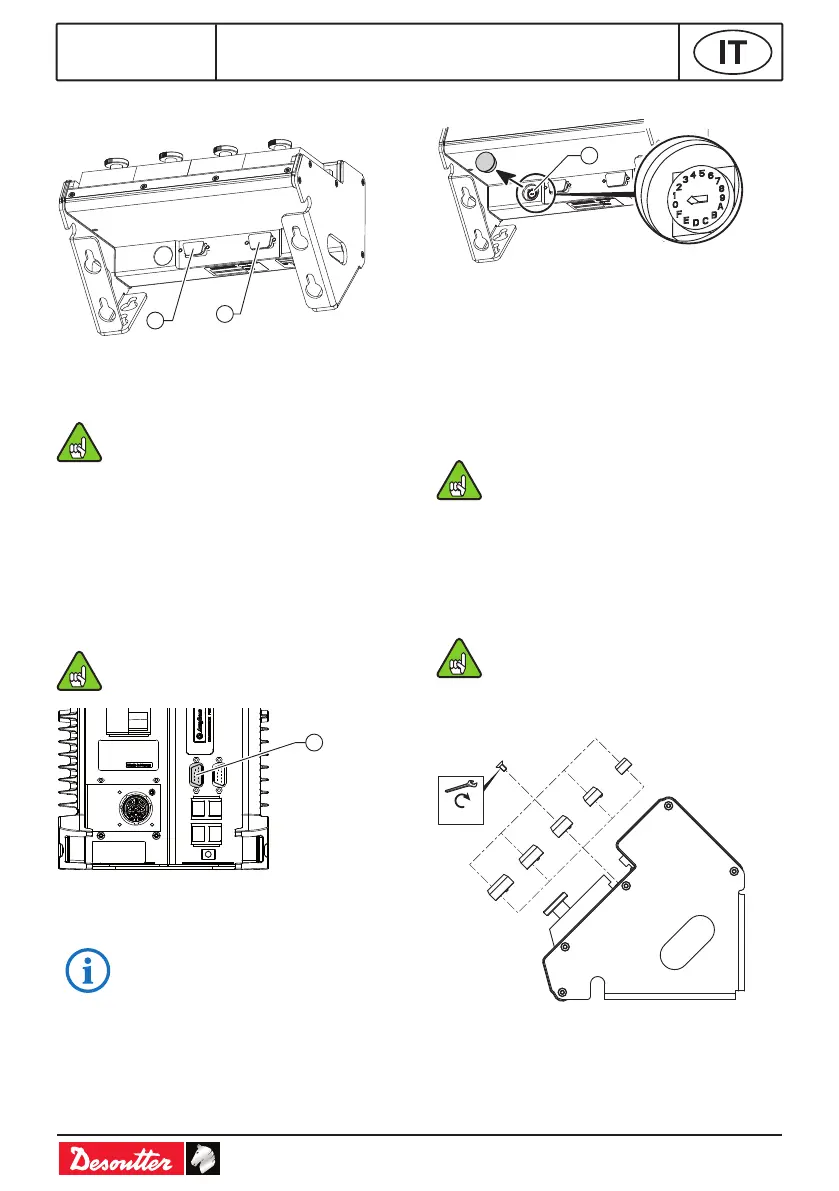

COLLEGAMENTO DEL MAGAZZINO
BUSSOLE
1
2
Legenda
1 Spinotto di terminazione SubD 9-pt
2 Collegamento cavo eBUS
Inserire lo spinotto di terminazione
quando:
- Il magazzino bussole è unico sulla
rete eBUS.
- Il magazzino bussole è l'ultimo
accessorio sulla rete eBUS.
COLLEGAMENTO DEL CONTROLLORE
● Collegare il cavo eBUS al pannello inferiore
del controllore (vedere gura seguente).
Il controllore fornisce un'alimentazione di
24V-1A al magazzino bussole.
9
Legenda
9 Porta eBUS controllore
Corrente max: 90 mA a 24V DC.
POSIZIONE DEL MAGAZZINO BUSSOLE
1
Legenda
1 Ruotacodicatrice
● Rimuovere il cappuccio dalla ruota
codicatrice.
● Utilizzando un cacciavite, selezionare la
posizione del magazzino bussole sul cavo
eBUS: (1-9 e A-F), 1 essendo la prima
posizione, F l'ultima (F=15).
● Non usare l'accessorio quando la
ruota codicatrice è impostata su "0".
● Rimontare il cappuccio sulla ruota.
INSTALLAZIONE DELLE BUSSOLE
Centraggio interno della bussola
Ø raccordo ≤ Ø M della bussola.
● Selezionare il raccordo e ssarlo utilizzando
la vite montata sul magazzino bussole.
M10
M12
M14
M16
M18
0.35 Nm
