11/2016 27 / 72
6159931430
Issue no: 05
Series: -

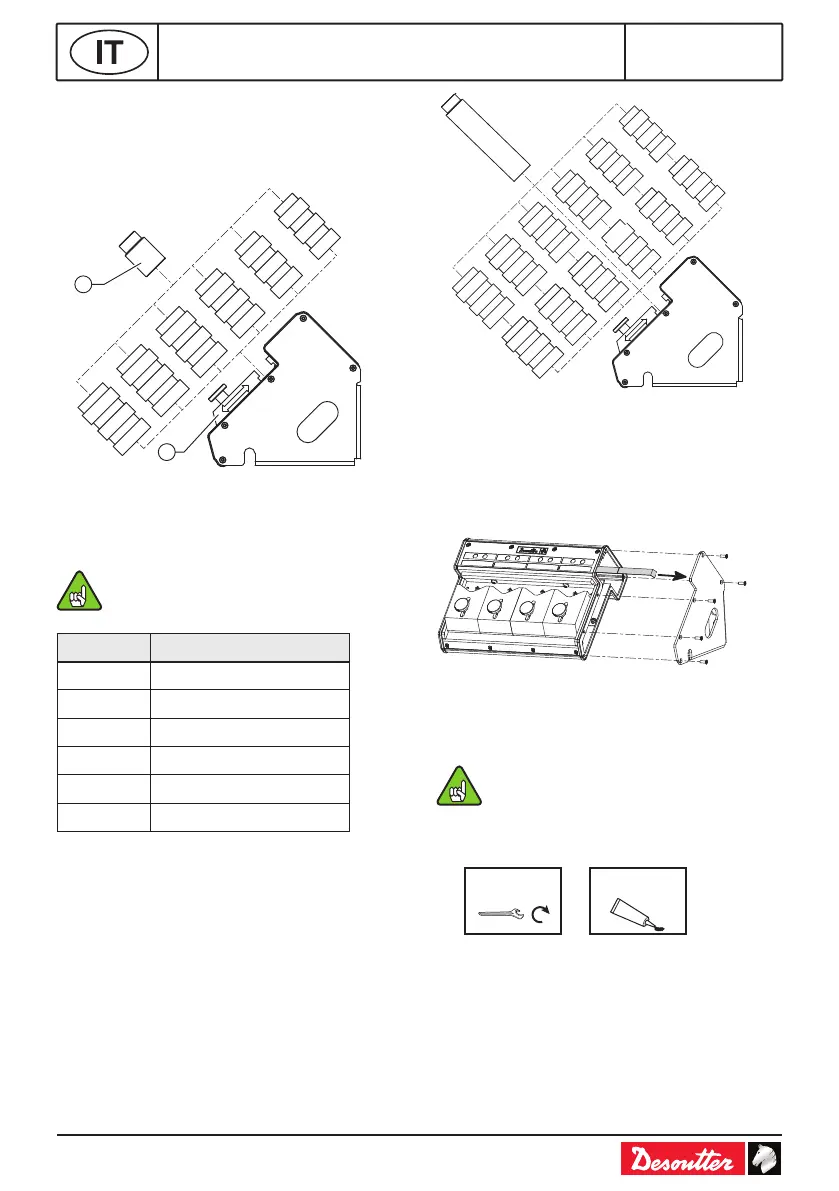

Guida esterna della bussola
● Selezionare il tubo, fare scorrere il
componente di bloccaggio per bloccarlo e
serrarlo con la manopola zigrinata o con la
vite + rondella presenti nell'imballaggio.
T1
T2
T3
T4
T5
T6
2
1
Legenda
1 Bussola
2 Componente di bloccaggio
Ø esterno bussola ≤ Ø tubo.
N. tubo Ø interno tubo (mm)
T1 15
T2 21
T3 24
T4 25
T5 27
T6 30
● Se l’attacco è troppo corto, tagliare i tubi.
● Se l’attacco è troppo lungo, avvitare due o
più tubi di tipo simile, come illustrato in gura
sotto.
T1
T2
T3
T4
T5
T6
ETICHETTATURA
Smontaggio
● Allentare le 5 viti sul lato destro del
magazzino bussole come mostrato in
seguito.
● Rimuovere l'etichetta e scrivere la
descrizione con una matita.
Rimontaggio
Assicurarsi che la guarnizione di tenuta
sia montata correttamente.
● Aggiungere colla e serrare le viti come
mostrato in seguito.
1.5 N.m Loctite 243
