Desoutter CVI3 - Page 31

11/2016 31 / 72
6159931430
Issue no: 05
Series: -

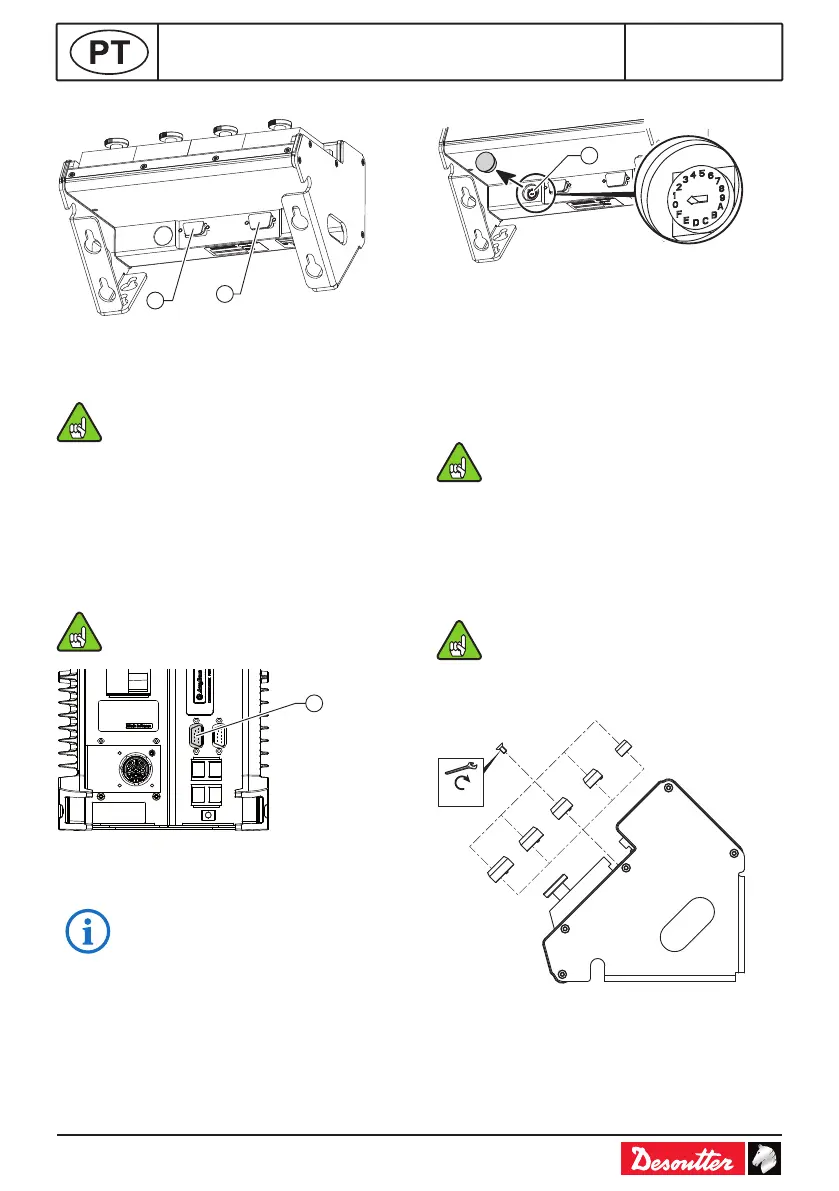

CONEXÃO DA BANDEJA DE SOQUETE
1
2
Legenda
1 Plugue de terminação SubD 9-pt
2 Conexão do cabo eBUS
Use o plugue de terminação quando:
- A bandeja de soquete for única na
rede eBUS.
- A bandeja de soquete for o último
acessório na rede eBUS.
CONEXÃO DO CONTROLADOR
● Conecte o cabo eBUS ao painel inferior do
controlador (ver abaixo).
24V-1A é fornecido a partir do
controlador para alimentar a bandeja de
soquete.
9
Legenda
9 Porta eBUS do controlador
Corrente máx: 90 mA @ 24 V CC.
POSIÇÃO DA BANDEJA DE SOQUETE
1
Legenda
1 Discodecodicação
● Remova a tampa do disco de codicação.
● Com uma chave de fenda, selecione o
número da posição da bandeja de soquete
no cabo eBUS: (1-9 e A-F), 1 sendo a
primeira posição, F a última (F=15).
● Não use o acessório quando a roda
do codicador estiver denida como
"0".
● Recoloque a tampa no disco.
INSTALAÇÃO DO SOQUETE
Centralização interna do soquete
Ø Pawn ≤ Ø do soquete M.
● Selecione o pawn e prenda-o com o parafuso
montado na bandeja.
M10
M12
M14
M16
M18
0.35 Nm
