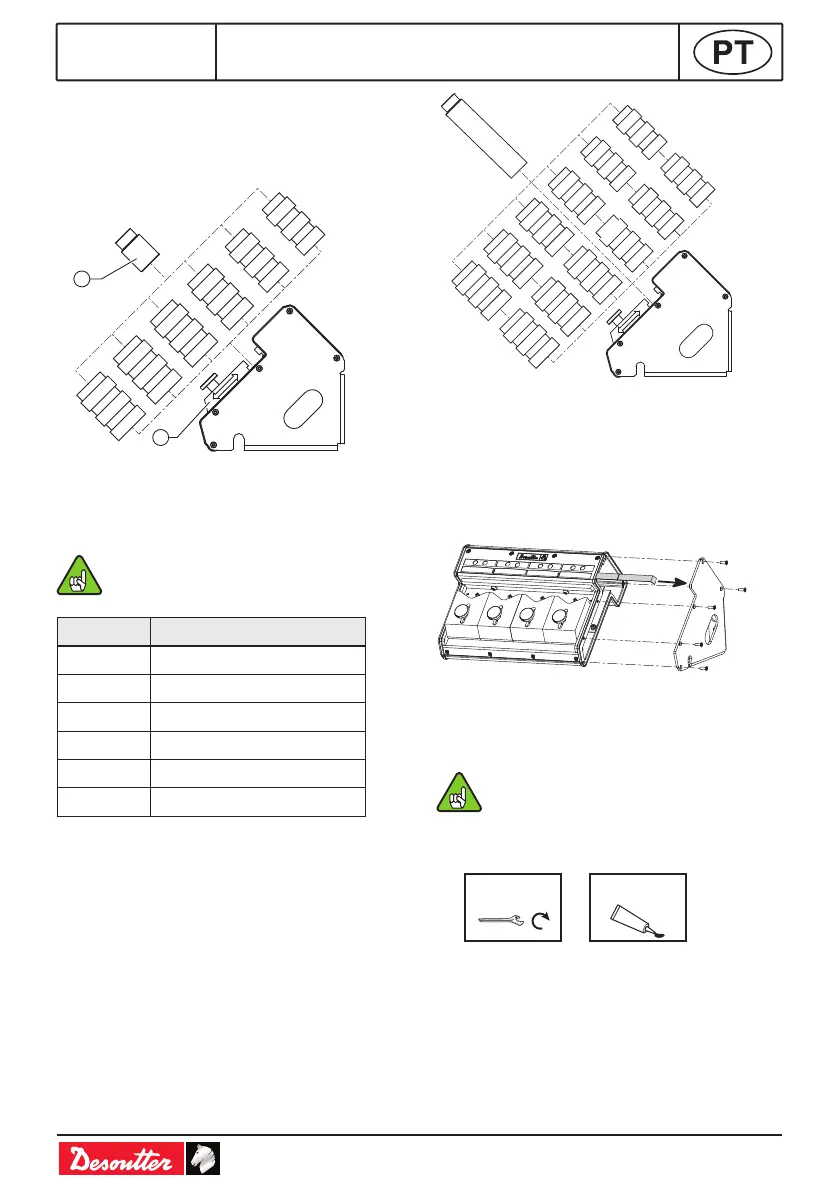

Orientação externa do soquete
● Selecione o tubo, deslize a parte de
travamento para bloqueá-lo e aperte com
o botão serrilhado ou parafuso/arruela
incluídos na embalagem.
T1
T2
T3
T4
T5
T6
2
1
Legenda
1 Soquete
2 Peça de travamento
Ø externo do soquete ≤ Ø do tubo.
Nº do tubo Ø interno do tubo (mm)
T1 15
T2 21
T3 24
T4 25
T5 27
T6 30
● Se a tomada for muito curta, corte os tubos.
● Se a tomada for muito longa, junte dois ou
mais tubos semelhantes, conforme ilustrado
abaixo.
T1
T2
T3
T4
T5
T6
ETIQUETAS
Desmontagem
● Desaperte os 5 parafusos no lado direito
da bandeja de soquetes, conforme a gura
abaixo.
● Remova a etiqueta e escreva a descrição a
lápis.
Remontagem
Verique se o selo está montado
corretamente.
● Adicione um pouco de cola e aperte os
parafusos, conforme gura abaixo.
1.5 N.m Loctite 243
