11/201636 / 72
6159931430
Issue no: 05
Series: -

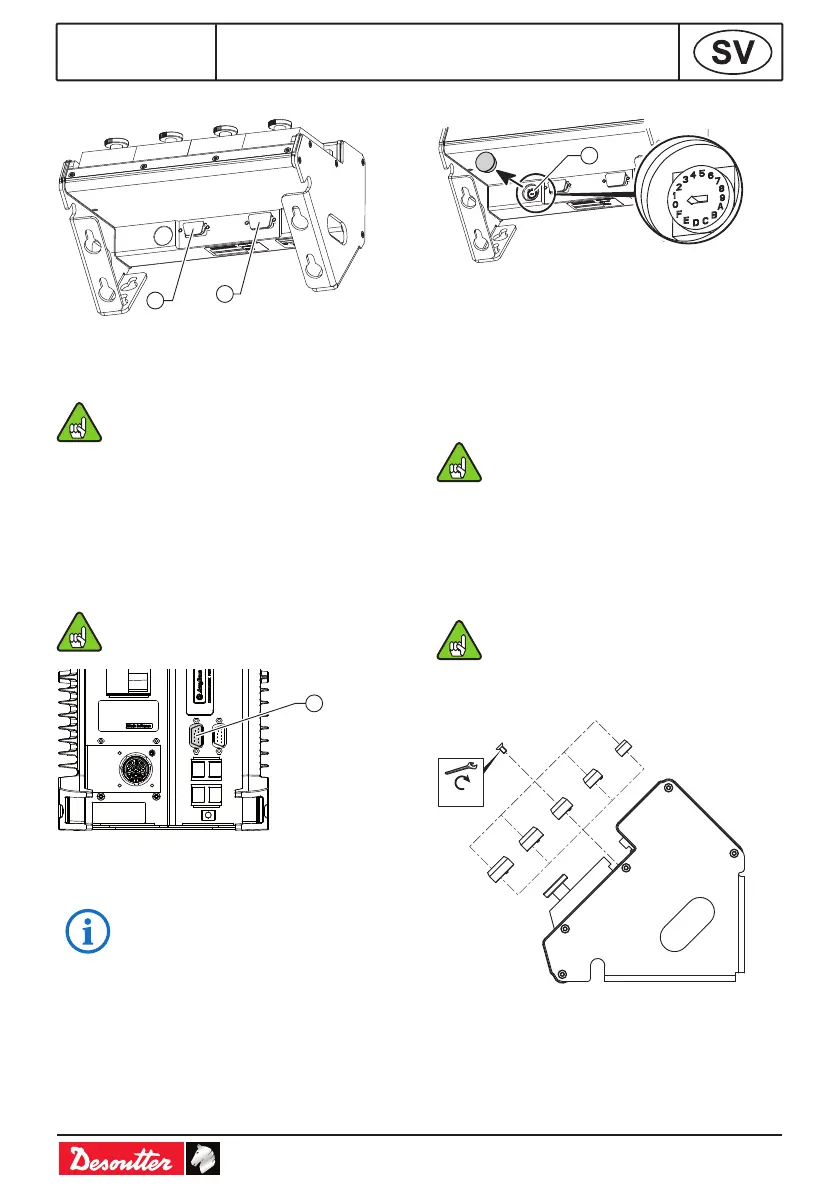

ANSLUTNING HYLSLÅDA
1
2
Teckenförklaring
1 Terminerings motstånd Dsub 9 pin
2 Kabelanslutning eBUS
Sätt in terminerings motståndet när:
- Hylslådan är unikt på
eBUS-nätverket.
- Hylslådan är det sista tillbehöret på
eBUS-nätverket.
ANSLUTNING KONTROLLER
● Anslut eBUS-kabeln till kontrollerns nedre
panel (se nedan).
24 V 1 A matas från kontrollern för att
driva hylslådan.
9
Teckenförklaring
9 Kontrollers eBUS-port
Maximal strömstyrka: 90 mA @ 24V
DC.
PLACERING HYLSLÅDA
1
Teckenförklaring
1 Kodningshjul
● Demontera locket från kodningshjulet.
● Använd en skruvmejsel för att välja
hylslådans positionsnummer på eBUS-
nätverket: (1-9 och A-F), där 1 är den första
positionen, F den sista (F=15).
● Använd inte tillbehöret när
kodningshjulet är inställt på "0".
● Sätt tillbaka locket på kodningshjulet.
HYLS MONTERING
Invändig centrering av hylsan
Bricka Ø ≤ hylsa M storlek Ø.
● Välj bricka och fäst den med hjälp av den
skruv som är monterad på hylslåda.
M10
M12
M14
M16
M18
0.35 Nm
