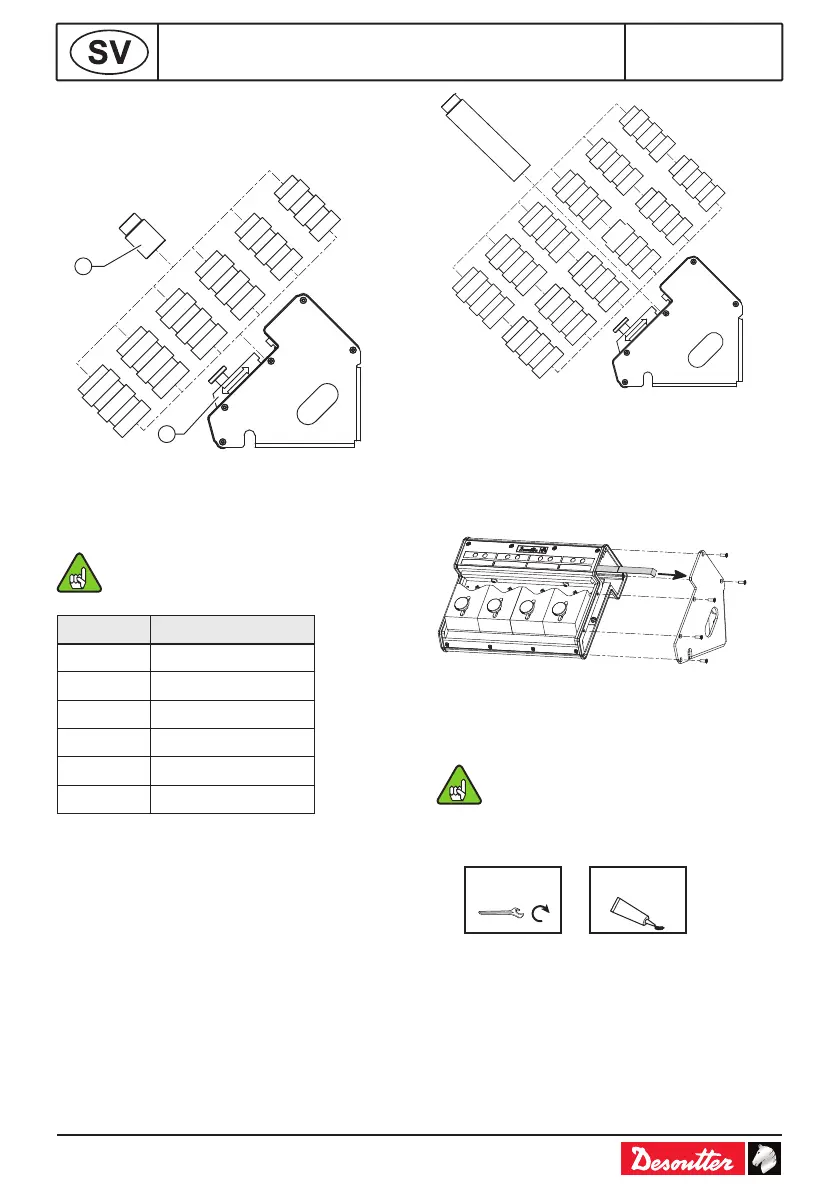

Utvändig styrning av hylsan
● Välj rör, för låsdelen så att den låses fast och
dra åt med den räfade skruven eller skruven
+ brickan som nns i förpackningslådan.
T1
T2
T3
T4
T5
T6
2
1
Teckenförklaring
1 Hylsa
2 Låsdel
Hylsans yttre Ø ≤ rör Ø.
Rör nr Rörets inre Ø (mm)
T1 15
T2 21
T3 24
T4 25
T5 27
T6 30
● Om hylsan är för kort, kapa rören.
● Om hylsan är för lång, skruva ihop två eller
era rör som bilden nedan visar.
T1
T2
T3
T4
T5
T6
MÄRKNING
Demontering
● Lossa de 5 skruvarna på hylslådans högra
sida på det sätt som visas nedan.
● Ta bort dekalen och skriv beskrivningen med
en penna.
Återmontering
Se till att tätningen är korrekt monterad.
● Tillsätt lite lim och dra åt skruvarna på det
sätt som visas nedan.
1.5 N.m Loctite 243
