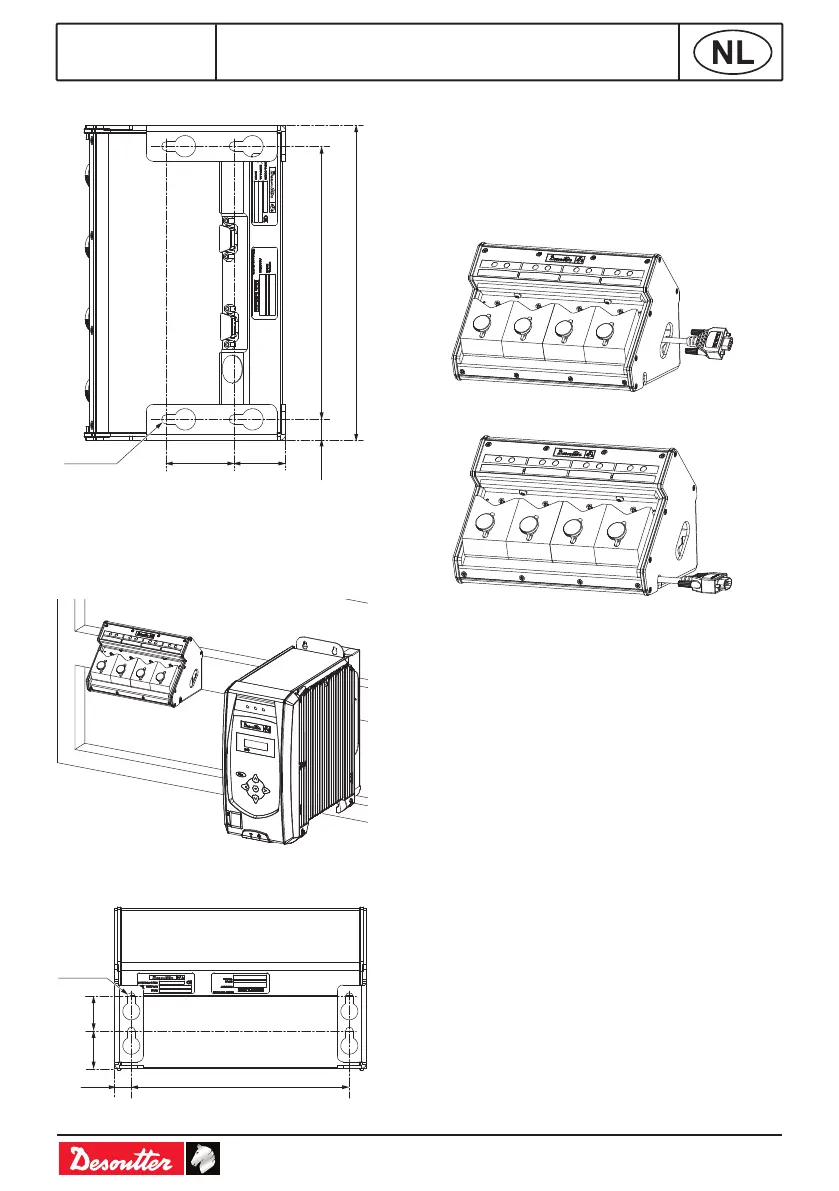

Verhoudingen (onderaanzicht)
3647
219 190
4 x Ø6.5
14.5
WANDMONTAGE
● Bevestig de aansluitkast voor steeksleutels
met 4 M6-schroeven aan de wand.
Verhoudingen (achteraanzicht)
33 30
190
4 x Ø6.5
14.5
KABELLOOP EBUS
U kunt maximaal 15 accessoires aansluiten, bijv.
contactdozen, signaallampen, I/O-expanders op
het eBUS-netwerk.
● Selecteer de kabelloop voordat u tot
aansluiting overgaat.
vanaf de zijkant:
vanaf de onderkant:
