11/2016 41 / 72
6159931430
Issue no: 05
Series: -

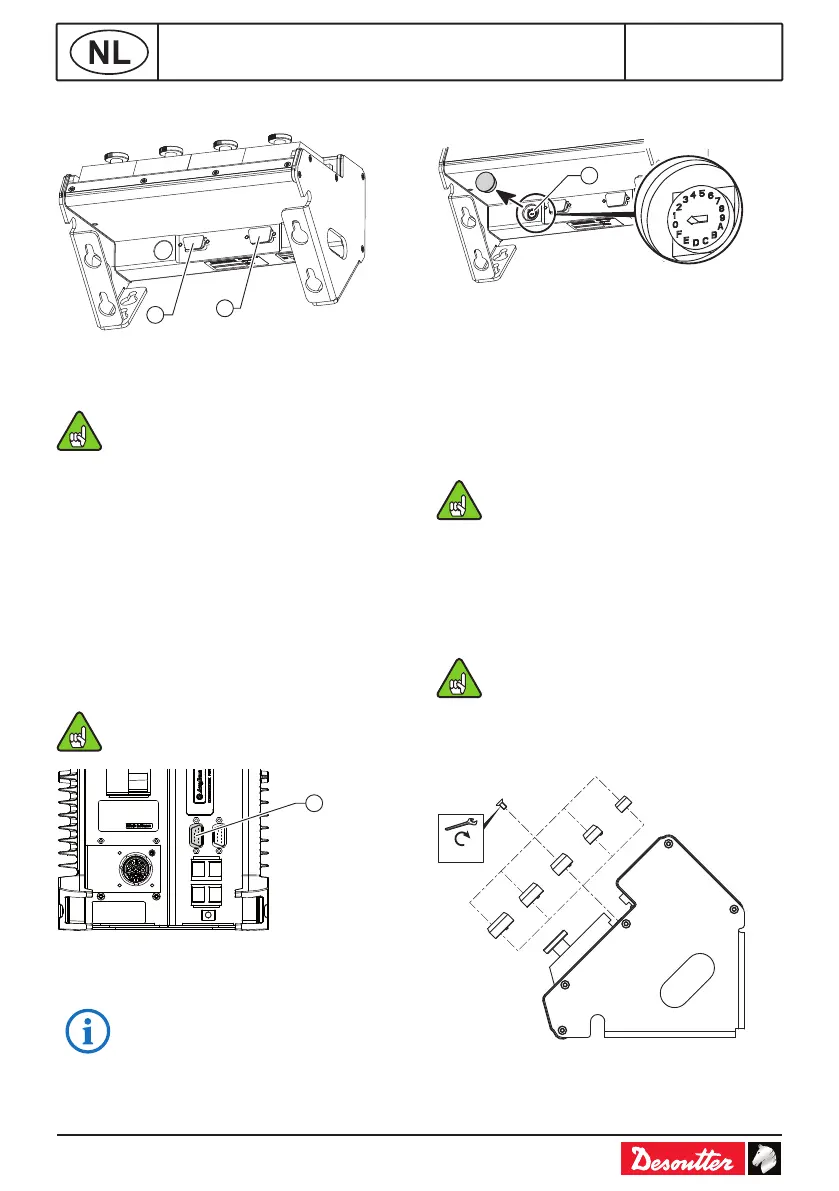

AANSLUITING AANSLUITKAST
STEEKSLEUTELS
1
2
Legenda
1 Eindafsluiter SubD, 9-punts
2 eBUS-kabelaansluiting
Breng in de volgende gevallen de
afsluiter aan:
- Wanneer de aansluitkast voor
steeksleutels als enige is
aangesloten op het eBUS-netwerk.
- Wanneer de aansluitkast voor
steeksleutels als laatste accessoire
is aangesloten op het eBUS-
netwerk.
CONTROLLER-AANSLUITING
● Sluit de eBUS-kabel aan op het onderste
paneel van de controller (zie afbeelding
hieronder).
24V-1A wordt van de controller geleverd
aan de aansluitkast voor steeksleutels.
9
Legenda
9 Controller eBUS-poort
Max. stroom: 90 mA @ 24V DC.
POSITIE AANSLUITKAST VOOR
STEEKSLEUTELS
1
Legenda
1 Coderingswiel
● Verwijder de dop van het codewiel.
● Selecteer met behulp van een
schroevendraaier het positienummer van de
aansluitkast voor steeksleutels op de eBUS-
kabel: (1-9 en A-F), 1 is de eerste positie, F is
de laatste positie (F=15).
● Niet doen zegt de accessoire in
gebruik wanneer de codering wiel is
ingesteld op "0".
● Plaats de dop weer op het wiel.
INSTALLATIE VAN DE AANSLUITING
De aansluiting intern centreren
Opzetstuk Ø ≤ aansluiting M-formaat Ø.
● Selecteer het opzetstuk en zet deze vast
met de schroef die is gemonteerd op de
aansluitkast voor steeksleutels.
M10
M12
M14
M16
M18
0.35 Nm
