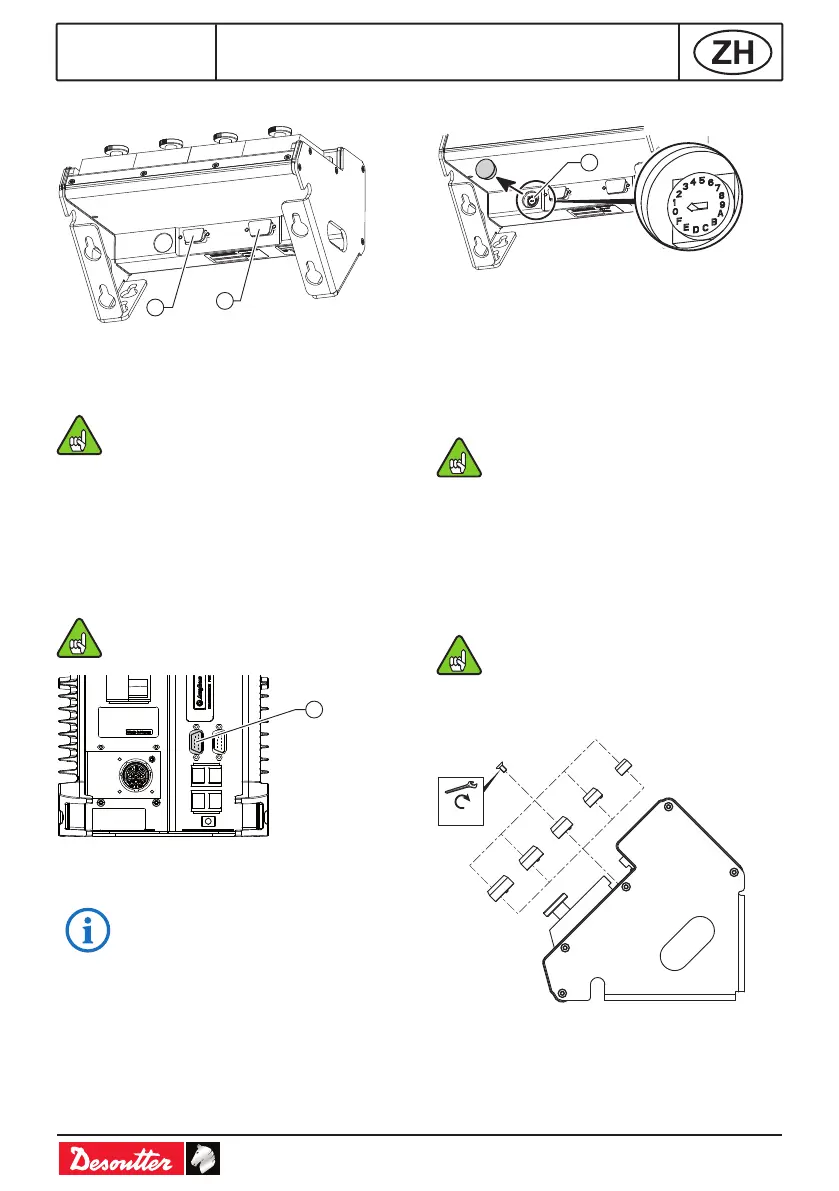

套筒选择器连接
1
2
图例
1 终端插头SubD 9-pt
2 eBUS电缆连接
下列情况下插入终端插头：
- 在eBus网络只有此套筒选择器。
- 套筒选择器是eBus网络上最后一
个附件。
控制器连接
● 将eBus电缆连接至控制器的底部面板
（见下文）。
控制器为套筒选择器提供24V-1A的
电源。
9
图例
9 控制器eBUS端口
最大电流：90 mA @ 24V DC。
套筒选择器位置
1
图例
1 编码轮
● 取下编码轮上的保护盖。
● 使用螺丝刀选择套筒选择器在eBus电缆
上的位置编号。(1-9和A-F)， 1 为第一个
位置，F为最后一个为止(F=15)。
● 在编码轮设置为"0"时请勿使用附件。
● 将保护盖放回编码轮。
套筒安装
套筒的内部中心定位
棘爪直径≤ 套筒M号直径。
● 选择棘爪套筒，并用安装在套筒选择器
上的螺钉将其固定。
M10
M12
M14
M16
M18
0.35 Nm
